128 it | Installazione
Rivelatore di fumo per condotti di
F.01U.033.733 | 5.0 | 2011.11 Guida all'installazione Bosch Sicherheitssysteme GmbH
2. Posizionare la maschera di foratura nella posizione scelta
per l'installazione sul condotto di aerazione ed attaccarla
(vedere Figura 4.5).
3. Praticare due fori del
???????? di 9,5 mm nel condotto di
aerazione per i due dadi di espansione per fissare
l'alloggiamento e forare le aperture del
???????? di 44,5 mm
per il tubo di campionamento ed il tubo di ventilazione.
4. Rimuovere la maschera di foratura, smussare le estremità
appuntite, quindi rimuovere residui e sporcizia.
5. Posizionare i dadi di espansione #10-24 (vedere Figura 4.6)
nei due fori del
???????? di 9,5 mm.
6. Avvitare le viti #10-24 x 1 pollice nei dadi di espansione e
serrarle manualmente. In questo modo, si garantisce che i
dati di espansione vengano fissati saldamente nel condotto
di aerazione.
I dadi di espansione possono essere stretti saldamente
con un paio di pinze che ne interrompono la rotazione
mentre vengono avvitate le viti.
7. Rimuovere ora entrambe le viti.

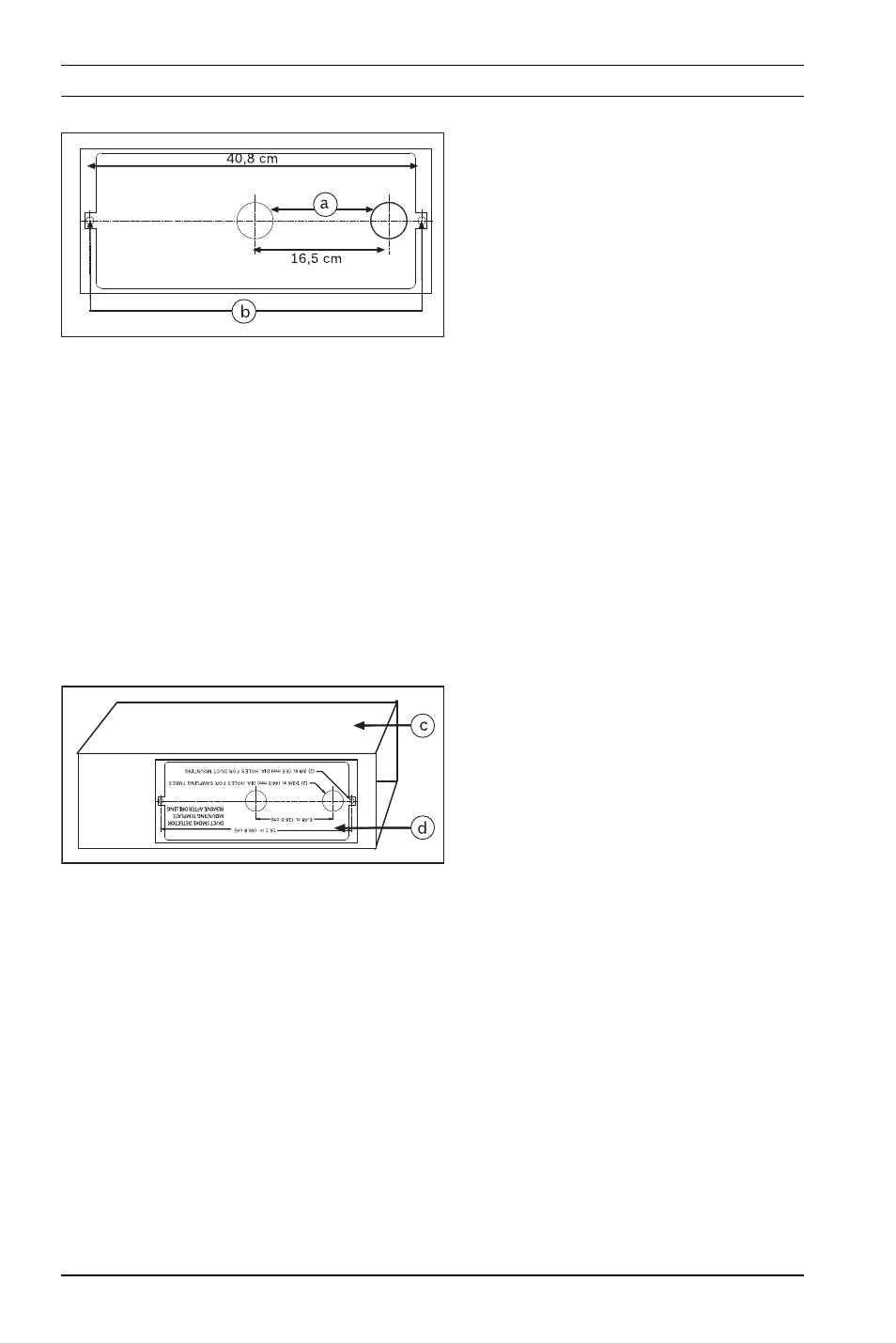

Immagine 4.4 Maschera di foratura
N. Descrizione
a Fori del
???????? di 44,5 mm
per il tubo di
campionamento ed il tubo di
ventilazione
b Fori del
???????? di 9,5 mm
per il fissaggio
dell'alloggiamento
Immagine 4.5 Posizione della maschera di
foratura
N. Descrizione
c Condotto di aerazione
d Maschera di foratura
