14. Plaats de luchtfilters aan het einde van de
bemonsteringsbuis en de ventilatiebuis (zie
Afbeelding 4.13).
15. Controleer de gehele installatie.
4.3 De FAD-RB-DIBT monteren
1. Plaats de relaisplaat precies op de contactpennen van de
aansluitprintplaat.
De afstandsbouten op de relaisplaat moeten precies in de
openingen in de aansluitprintplaat worden geplaatst (zie
Afbeelding 4.14).
2. Druk gelijktijdig op de vier hoeken van de relaisplaat totdat
de afstandsbouten in de openingen in de aansluitprintplaat
klikken.

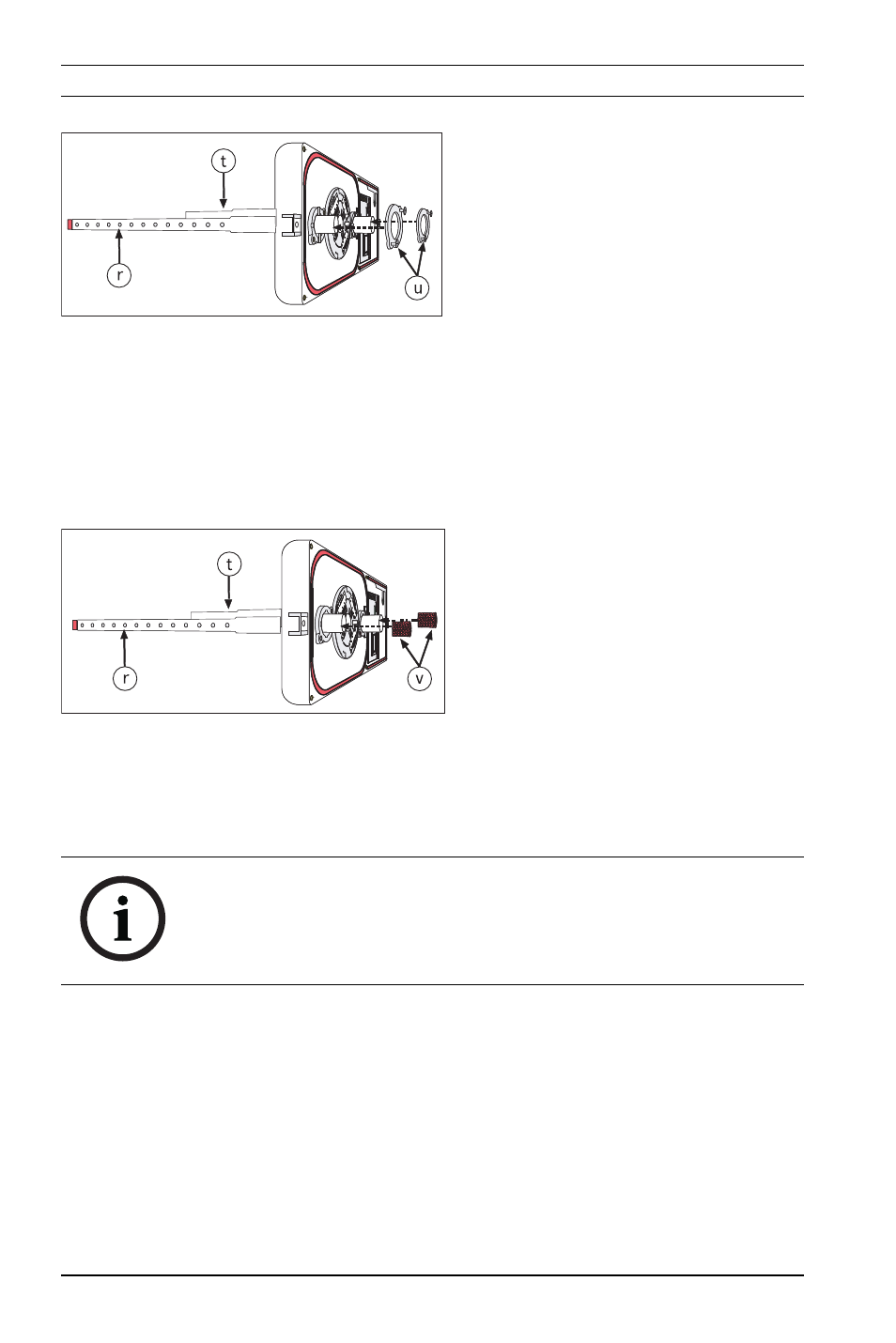

Afbeelding 4.12 De borgflenzen aanbren-
gen
Nr. Omschrijving
r Bemonsteringsbuis
t Ventilatiebuis
u Borgflenzen
Afbeelding 4.13 Luchtfilters voor de
bemonsteringsbuis en ventilatiebuis
Nr. Omschrijving
r Bemonsteringsbuis
t Ventilatiebuis
v Luchtfilter
AANWIJZING!
De optionele FAD-RB-DIBT Relaisprintplaat kan worden
gebruikt voor het activeren van externe apparatuur (bijv.
ventilatoren, deursturingsystemen, externe displays).
