106 hu | Felszerelés/konfigurálás Légcsatorna füstérzékelő
F.01U.033.733 | 5.0 | 2011.11 Telepítési útmutató Bosch Sicherheitssysteme GmbH
3 Felszerelés/konfigurálás
Poz. Leírás
A
Légcsatorna-füstérzékelő ház
B Érzékelő aljzat a FAD-O420 füstérzékelőhöz
C Rögzítőkarima a visszavezető csőhöz
D Rögzítőkarima a mintavételi csőhöz
E Csatlakozókártya
F Reed kapcsoló a szabotázskapcsoló áthidalásához (x)
G Mintavételi cső
H Visszavezető cső
I 3 pólusú csatlakozó
J 2 pólusú csatlakozó
K #8-32 x 9/16 hüvelykes csavarok a rögzítőkarimák felszereléséhez (L)
L Rögzítőkarimák mintavételi és visszavezető csövekhez
M #10-24 bővítőanyák a ház szellőzőcsatornára történő felszereléséhez
N #10-24 x 1 hüvelykes csavarok a ház szellőzőcsatornára történő
felszereléséhez
O Légszűrők a mintavételi és a visszavezető csőhöz
P Szivacsgumi tömítőgyűrűk
x Szabotázskapcsoló a burkolat jogosulatlan felnyitásának
megfigyeléséhez

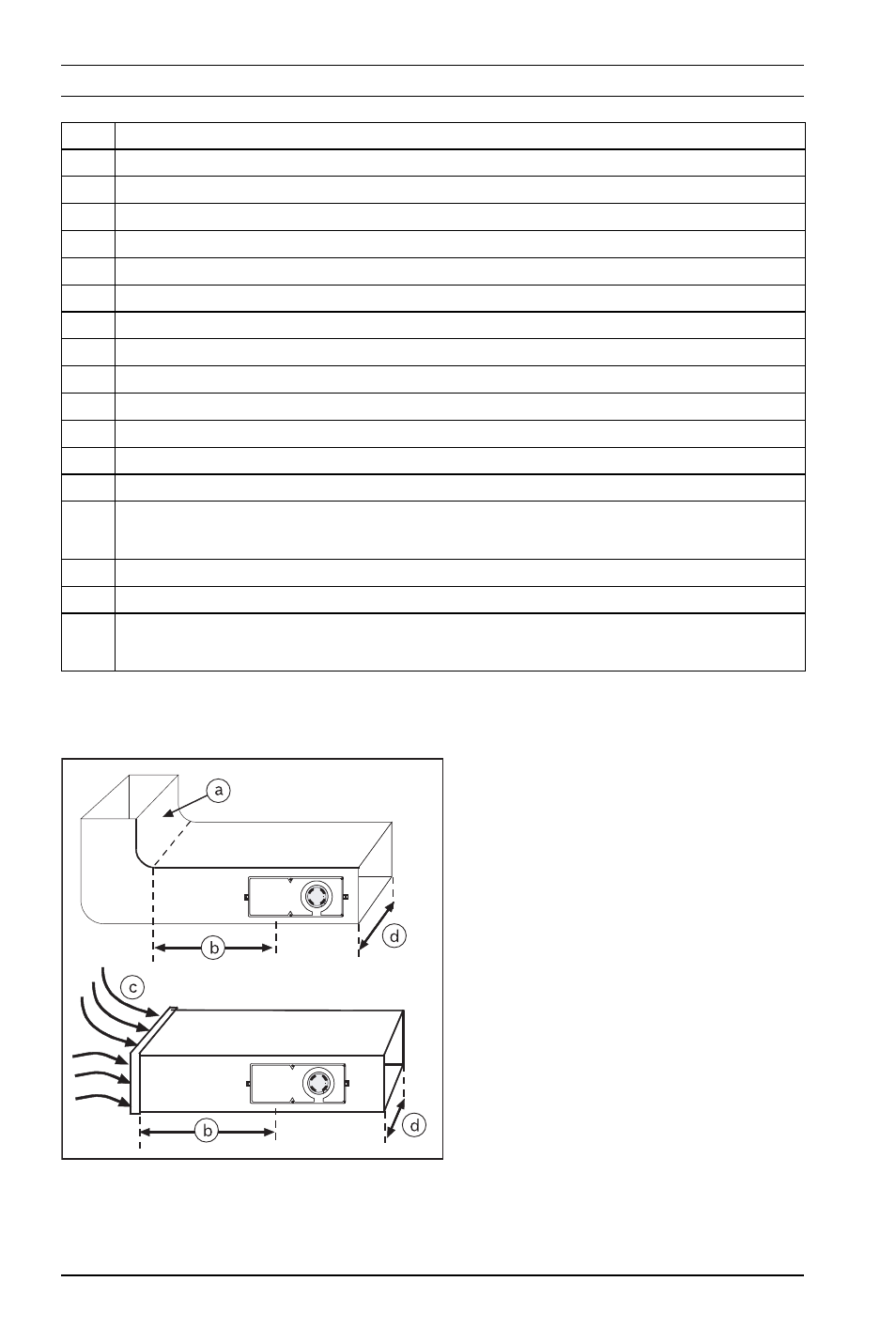

Ábra 3.1 Javasolt felszerelési hely
Sz. Leírás
a Csőív vagy más késleltető
hatás a légáramban
b Legalább 3 x d
c A csőív által okozott
turbulencia (a)
d A szellőzőcsatorna
szélessége
