6 Configurazione

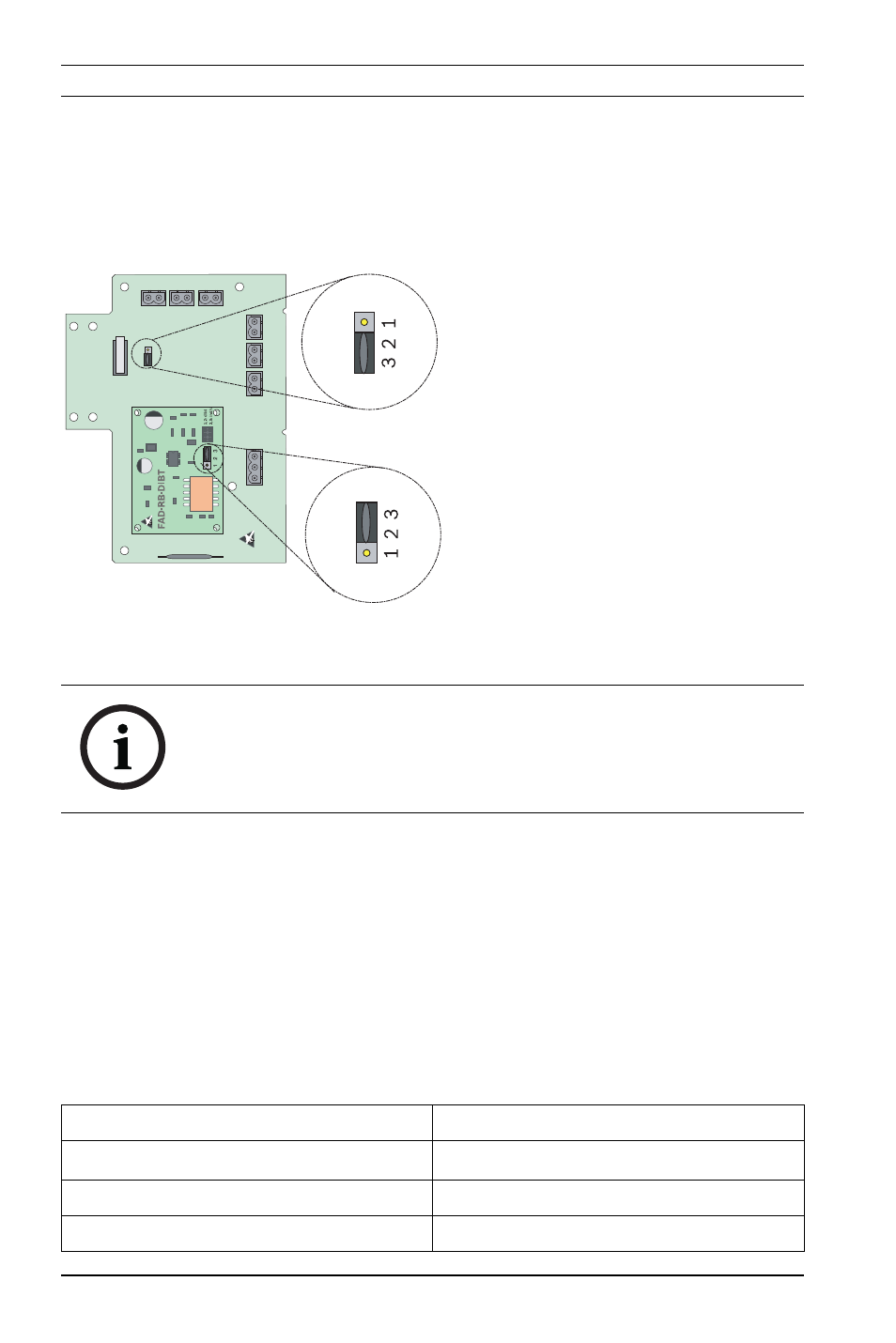

6.1 Impostazione ponticello
* Impostazione predefinita
6.2 Controllo del flusso dell'aria
Opzionale:
per assicurare il corretto funzionamento del sistema, verificare
che la velocità dell'aria favorisca una pressione differenziale
sufficiente nel dispositivo. A tal fine, utilizzare un manometro.
La velocità dell'aria nel condotto deve essere compresa tra
1,5 m/s e 20 m/s. La pressione differenziale tra i tubi di
campionamento deve essere compresa nel seguente intervallo:
Scheda di connessione FAD-420-HS-
EN
N. Configurazione
2-3
Interruttore antimanomissione
disattivato*
1-2 Interruttore antimanomissione attivato
Scheda relè FAD-RB-DIBT
N. Configurazione
1-2
Il relè viene diseccitato in assenza di
alimentazione e/o se il punto di
rivelazione C è attivato.
2-3 Il relè viene eccitato se il punto di
rivelazione C è attivato.
NOTA!
Regolare la sensibilità del rivelatore utilizzando il software di
programmazione nella centrale di controllo.
Consultare la guida in linea del software.
Minimo Massimo
0,25 mm H
2
O (0,01 pollici H
2
O) 4,57 cm H
2
O (1,8 pollici H
2
O)
0,025 mbar 4,48 mbar
2,5 Pa 448 Pa
