Détecteur de fumée pour conduits Connexion | fr 99
Bosch Sicherheitssysteme GmbH Guide d'installation F.01U.033.733 | 5.0 | 2011.11
5 Connexion

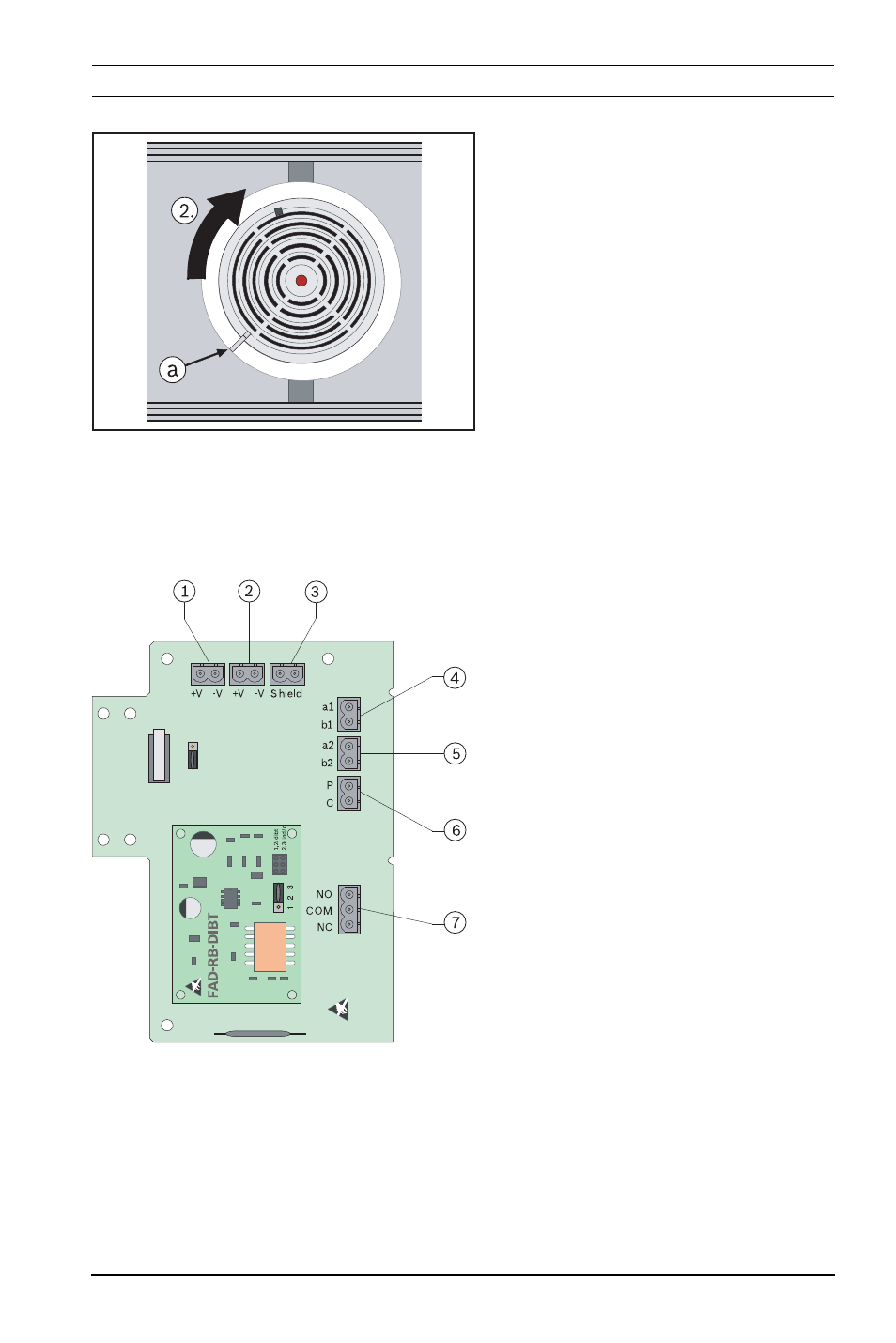

Figure 4.16 Verrouillage du détecteur dans
le socle
N° Description
a Repère de positionnement
du détecteur
N° Description
1 + 2 Raccordements pour la mise
en boucle via l'alimentation
auxiliaire
3 Câble blindé
(entrant/sortant)
4 LSN entrant
5 LSN sortant
6 Indication d'alarme externe
Uniquement utilisable en
l'absence de carte de relais
FAD-RB-DIBT.
7 Contacts de relais
Uniquement utilisable en
présence de carte de relais
FAD-RB-DIBT.
Charge maximale du
contact : 2 A à 30 Vcc
