D344-1,5 Örnek Tüpü, 30–45 cm genişliğindeki havalandırma
kanallarına kuruluysa, 19 örnekleme deliğinden bazılarını
kapatmalısınız. 45 cm genişliğindeki bir havalandırma kanalı için
altı delik kapatılmalıdır (bkz. Resim 4.3).
4.2 FAD-420-HS-EN dedektörünün kurulması
1. Kapalı, kendinden yapışkanlı delme aygıtını (bkz.
Resim 4.4) kutudan çıkarın ve arkasındaki koruyucu kağıdı
sökün.
2. Seçili montaj konumunda delme aygıtını havalandırma
kanalının üzerine yerleştirin ve yapıştırın (bkz. Resim 4.5).
3. Muhafazayı sabitlemek amacıyla kullanılan genişletme
somunları için kullanılmak üzere havalandırma kanalında
∅ 9,5 mm'lik ve örnek tüpü ve havalandırma tüpü için
kullanılmak üzere
∅ 44,5 mm'lik delikler açın.
4. Delme aygıtını kaldırın, keskin kenarların çapaklarını alın ve
çıkan toz ve kiri temizleyin.

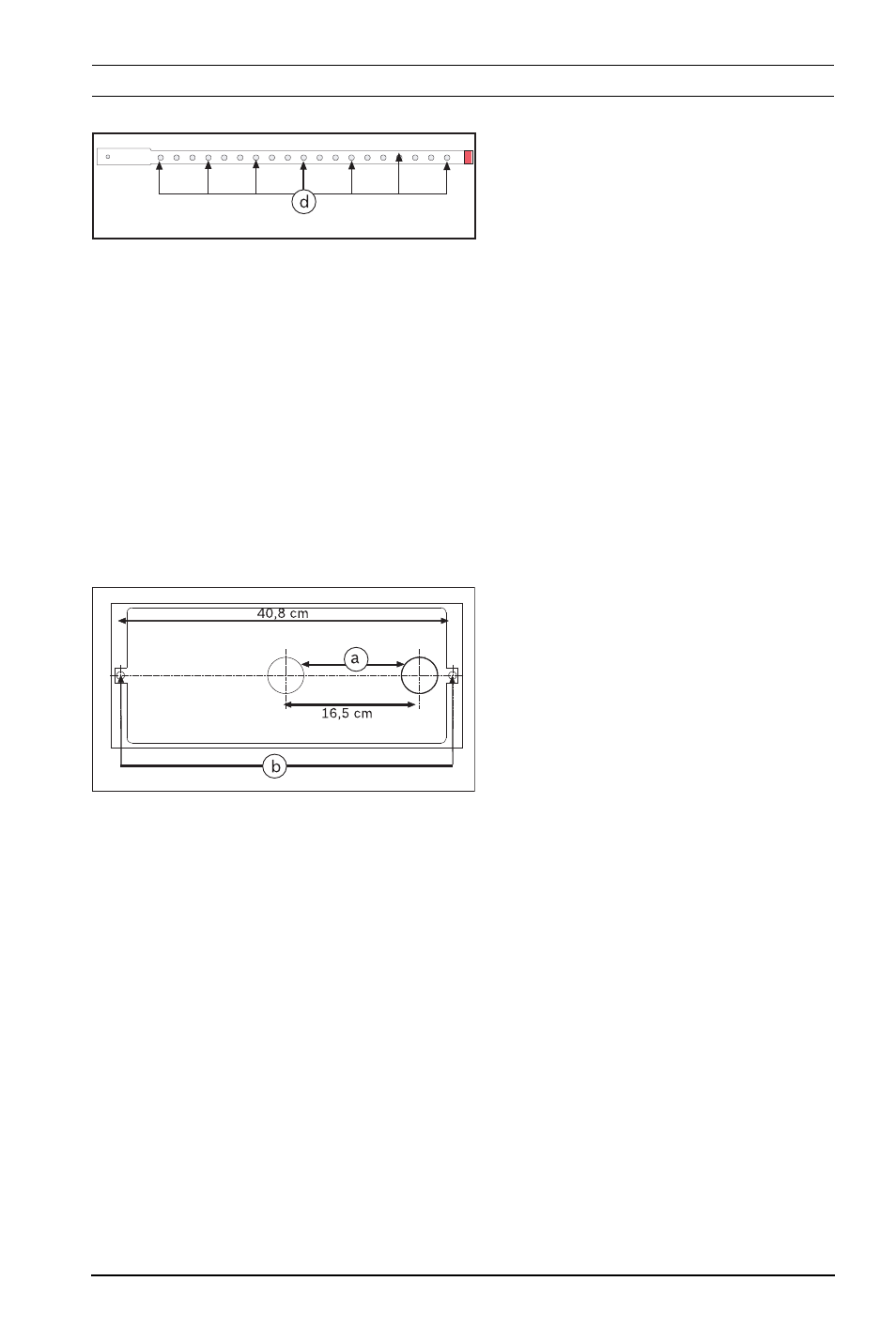

Şekil 4.3 Örnekleme deliklerini kapatma
No. Açıklama
d Bu delikleri kanal bandıyla
kapatın
Şekil 4.4 Delme aygıtı
No. Açıklama
a Örnek tüpü ve havalandırma
tüpü için kullanılan
∅ 44,5
mm'lik delikler
b Sabitleme muhafazası için
kullanılan
∅ 9,5 mm'lik
delikler
