Kanaalmelder
Installatie | nl 147
Bosch Sicherheitssysteme GmbH
Installatiehandleiding
F.01U.033.733 | 5.0 | 2011.11
11. Houd bij de montage van de bemonsteringsbuis rekening
met de richting van de luchtstroom. De
monsteropnameopeningen moeten tegen de luchtstroming
in zijn gericht (zie Afbeelding 4.10).
12. Als de melder is gemonteerd zoals in positie 2 in
Afbeelding 3.2 is weergegeven, dan moet de ventilatiebuis
achter de bemonsteringsbuis worden gemonteerd (zie
13. Steek de bemonsteringsbuis en ventilatiebuis door de
borgflenzen en zorg dat de paspennen samenvallen met de
daarvoor bestemde inkepingen. De
monsteropnameopeningen in de bemonsteringsbuis
moeten tegen de luchtstroming in zijn gericht. Plaats beide
borgflenzen en bevestig deze met de vier #8-32 x 9/16 inch
schroeven. Draai de schroeven met de hand aan.

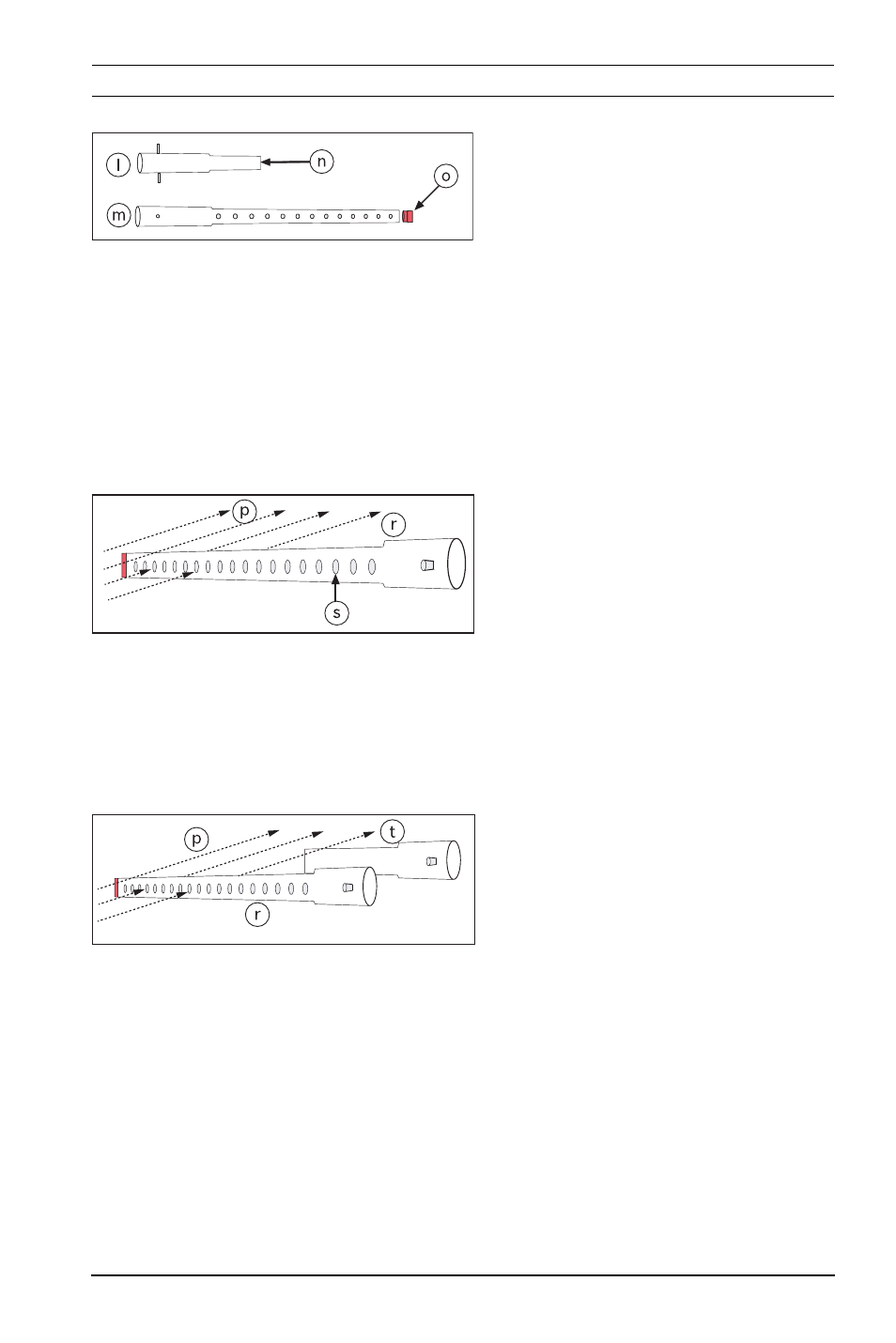

Afbeelding 4.9
Bemonsteringsbuis en ven-
tilatiebuis
Nr.
Omschrijving
l
Ventilatiebuis
m
Bemonsteringsbuis.
n
De ventilatiebuis moet aan
beide zijden vrij zijn.
o
De eindplug moet zijn
geplaatst.
Afbeelding 4.10
Luchtstroomrichting
Nr.
Omschrijving
p
Luchtstroomrichting
r
Bemonsteringsbuis
s
Monsteropnameopeningen
Afbeelding 4.11
Positie van de bemon-
steringsbuis en ventilatiebuis
Nr.
Omschrijving
p
Luchtstroomrichting
r
Bemonsteringsbuis
t
Ventilatiebuis
