12. Se o detector foi instalado de acordo com a posição 2 da
Figura 3.2, o tubo de ventilação deve ser posicionado a
jusante do tubo de amostragem (ver Figura 4.11).
13. Insira o tubo de amostragem e o tubo de ventilação através
das flanges de fixação e certifique-se de que os pinos de
centragem estão alinhados com os entalhes adequados.
Os orifícios de extracção do tubo de amostragem têm de
estar virados para o fluxo de ar! Instale ambas as flanges
de fixação e aperte com os quatro parafusos n.º 8-32 x 9/
16 pol. Aperte os parafusos manualmente.
14. Coloque os filtros de ar nas extremidades do tubo de
amostragem e do tubo de ventilação (ver Figura 4.13).
15. Em seguida, verifique visualmente toda a instalação.

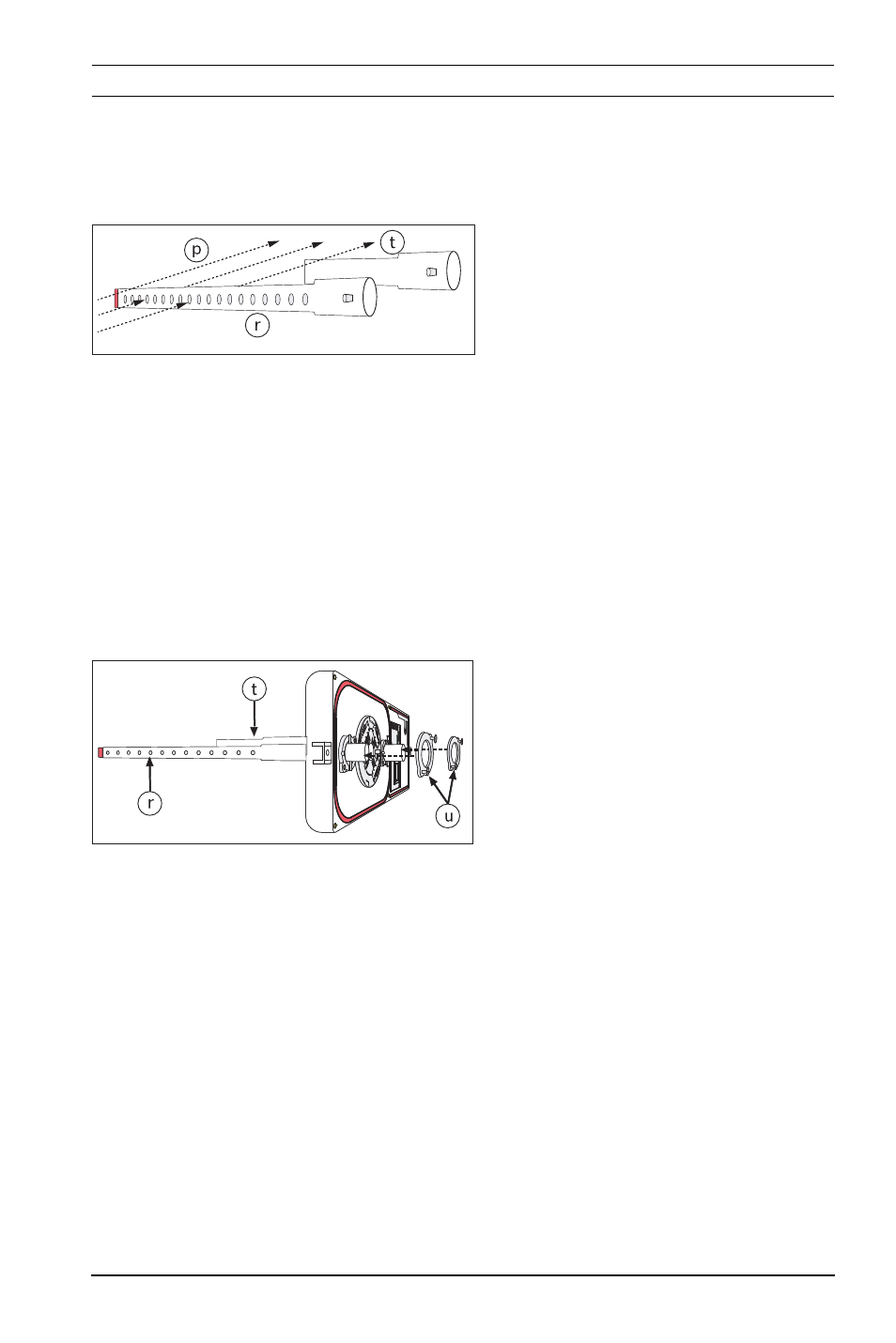

Figura 4.11 Posição do tubo de amostra-
gem e do tubo de ventilação
N.º Descrição
p Sentido do fluxo de ar
r Tubo de amostragem
t Tubo de ventilação
Figura 4.12 Instalação das flanges de fixa-
ção
N.º Descrição
r Tubo de amostragem
t Tubo de ventilação
u Flanges de fixação
