Kanal Duman Dedektörü Bağlantı | tr 219
Bosch Sicherheitssysteme GmbH Montaj kılavuzu F.01U.033.733 | 5.0 | 2011.11

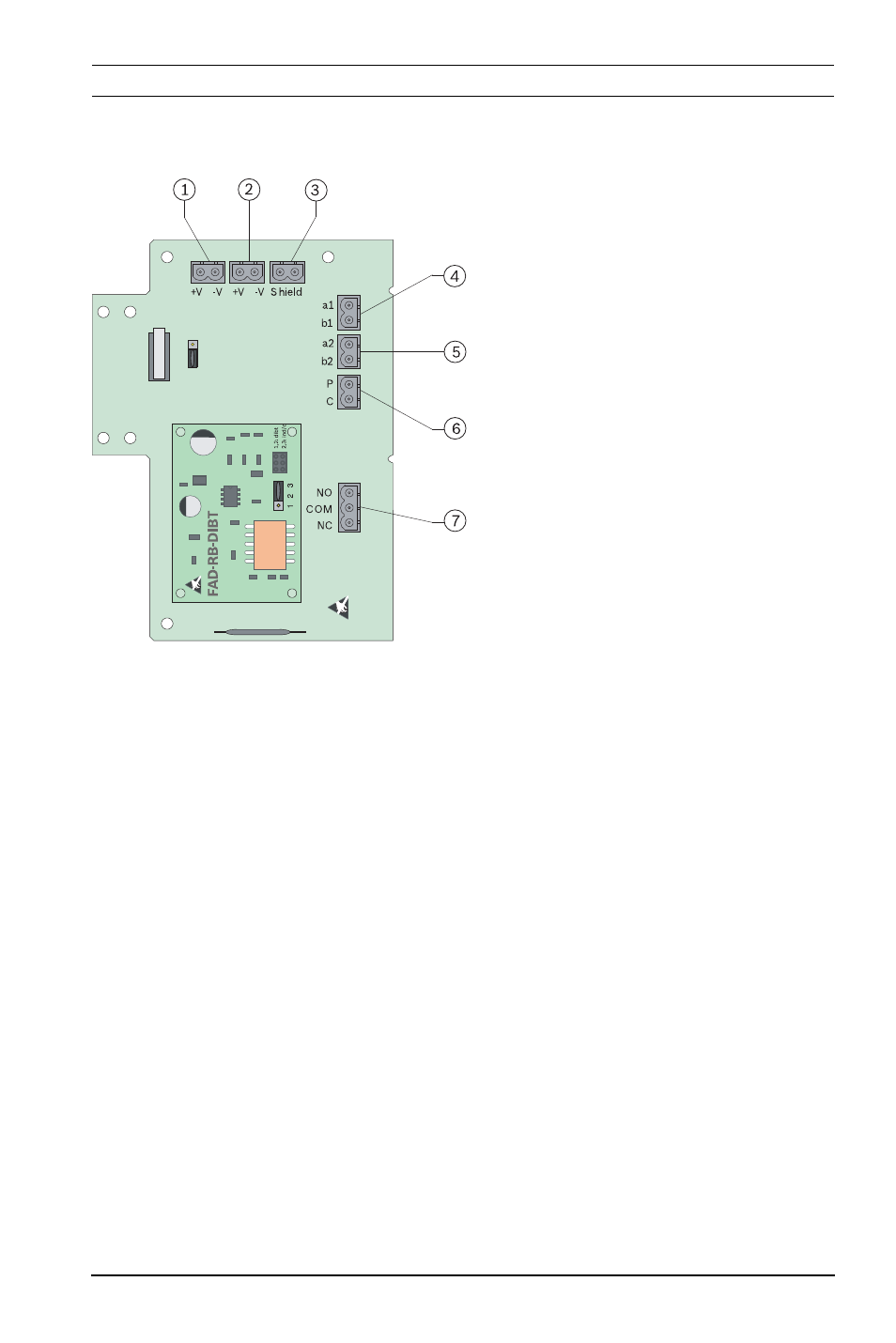

5 Bağlantı
Konu
m.
Açıklama
1 + 2 Yardımcı güç kaynağında
devre kurmak için kullanılan
bağlantılar
3 Blendajlı kablo
(gelen/giden)
4 LSN gelen
5 LSN giden
6 Harici alarm göstergesi
Sadece, FAD-RB-DIBT Röle
Kartı takılı değilse
kullanılabilir!
7 Röle kontakları
Sadece FAD-RB-DIBT Röle
Kartı takılı ise kullanılabilir!
Maksimum kontak yükü:
30 V DC'de 2 A
