112 hu | Felszerelés
Légcsatorna füstérzékelő
F.01U.033.733 | 5.0 | 2011.11
Telepítési útmutató
Bosch Sicherheitssysteme GmbH
9.
Szerelje fel a FAD-420-HS-EN légcsatorna füstérzékelőt a
szellőzőcsatornára, és a #10-24 x 1 hüvelykes csavarokkal
rögzítse azt a bővítőanyákhoz (lásd: Ábra 4.8).
Ne húzza túl a csavarokat. Ha túlhúzza a csavarokat,
előfordulhat, hogy a szellőzőcsatorna lemeze elhajlik.
10. Vegye ki a visszavezető csövet és a mintavételi csövet a
dobozból. Ellenőrizze, hogy a záródugó fel van-e helyezve a
mintavételi csőre (lásd: Ábra 4.9).
11. Vegye figyelembe a légáram irányát a mintavételi cső
felszerelésekor. Az elszívónyílások a légáram irányába kell,
hogy nézzenek (lásd: Ábra 4.10).
12. Ha az érzékelő beszerelése a Ábra 3.2 ábrán a 2. helyzetnek
megfelelően történt, a visszavezető csövet a mintavételi
csőben áramló levegő irányában kell elhelyezni (lásd:

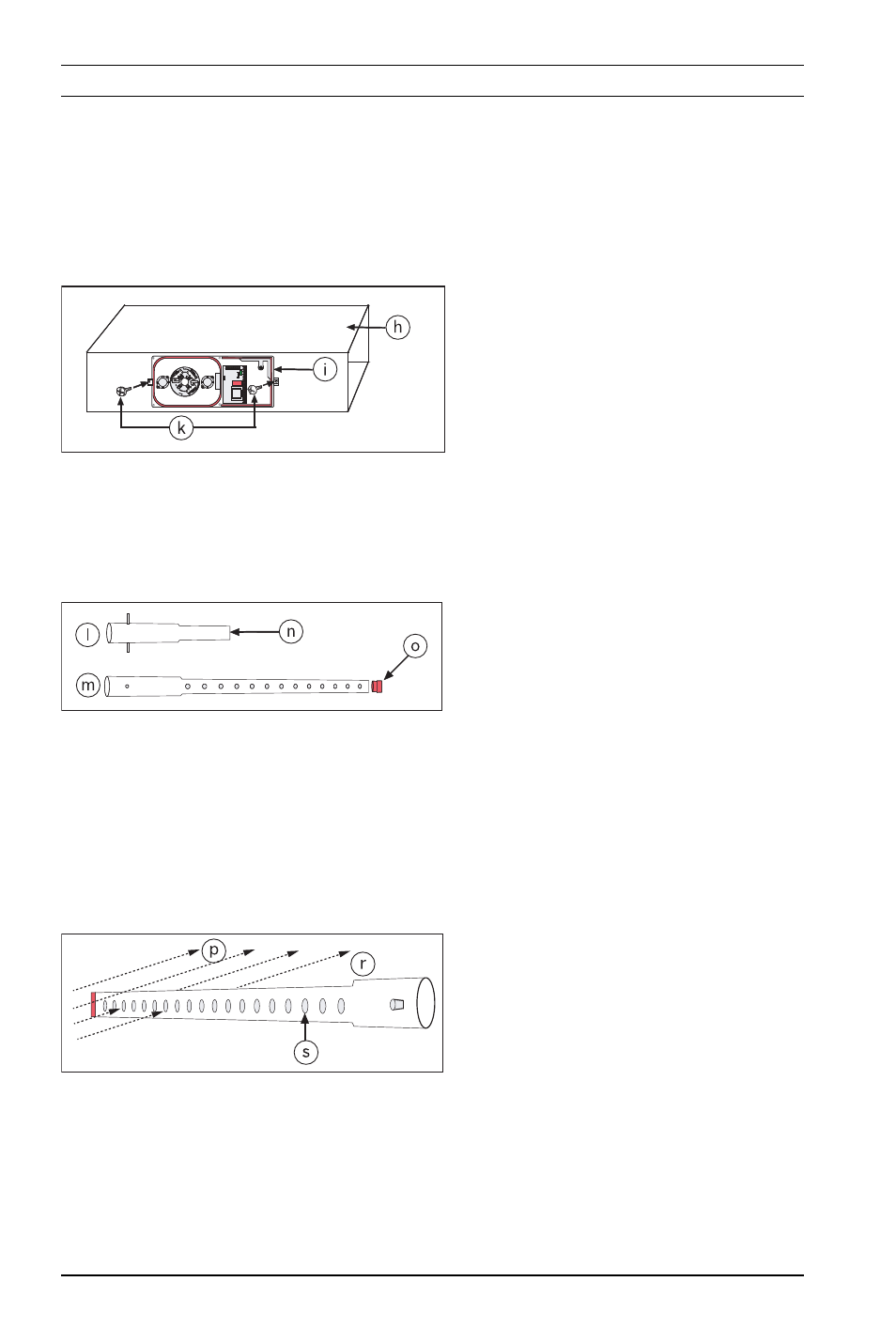

Ábra 4.8
A ház felszerelése
Sz.
Leírás
h
Szellőzőcsatorna
i
Érzékelő burkolata
k
#10-24 x 1 hüvelykes
csavarok
Ábra 4.9
Mintavételi cső és visszavezető
cső
Sz.
Leírás
l
Visszavezető cső
m
A visszavezető cső mindkét
végének nyitottnak kell
lennie
n
Mintavételi cső
o
Helyezze fel a záródugót!
Ábra 4.10
Levegőáramlás iránya
Sz.
Leírás
p
Levegőáramlás iránya
r
Mintavételi cső
mp
Elszívónyílások
