Kanal Duman Dedektörü Montaj | tr 211
Bosch Sicherheitssysteme GmbH Montaj kılavuzu F.01U.033.733 | 5.0 | 2011.11
3.3 Muhafaza konumu
FAD-420-HS-EN dedektörünün sadece dikey veya yatay
konumda monte edilmesi gerekir (bkz Resim 3.2).

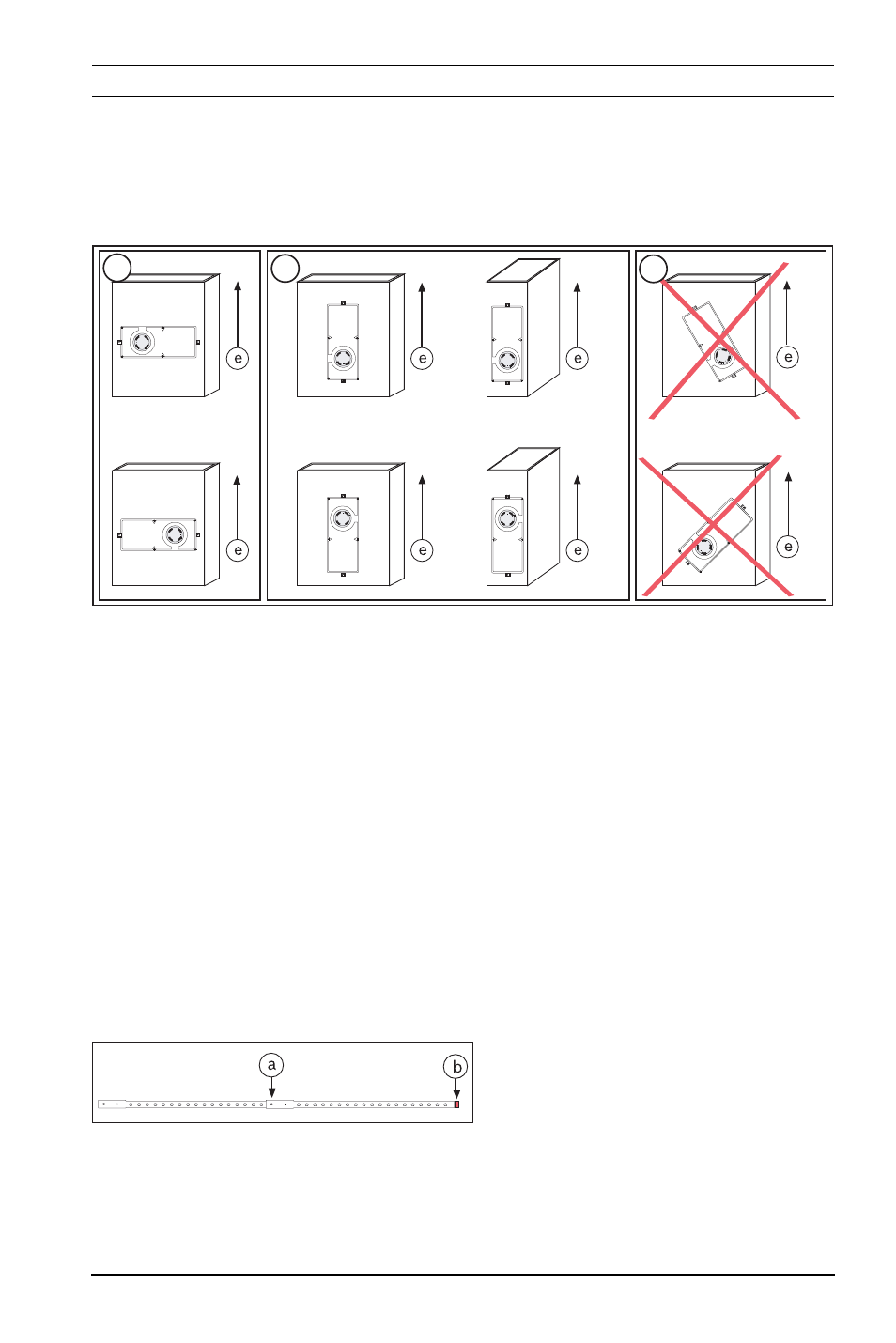

Şekil 3.2 Havalandırma kanalı üzerindeki muhafazanın konumu
4 Montaj
4.1 Örnek tüpü
Örnek tüplerinin havalandırma kanalı genişliğinin tamamına
kadar uzanması gerekir, bu sebeple üç farklı uzunluğu bulunur:
– D344-1,5 (0,46 m/1,5 ft)
– D344-3 (0,91 m/3 ft)
– D344-5 (1,52 m/5 ft)
Örnek tüpleri, daha geniş havalandırma kanalları için
birleştirilebilir, ancak bir uç kapakla kapatılmalıdır (bkz
Resim 4.1). Tüm örnek tüplerinde, içinden geçirilen bir
1 2 3
No. Açıklama
e Hava akış yönü
Şekil 4.1 Örnek tüpü
No. Açıklama
a Konumlandırma vidası
b Uç kapak
