196 ru | Монтаж
Дымовой извещатель для
F.01U.033.733 | 5.0 | 2011.11 Руководство по установке Bosch Sicherheitssysteme GmbH
4.2 Установка извещателя FAD-420-HS-EN
1. Выньте из коробки прилагаемый самоклеящийся
шаблон для сверления (см. Рисунок 4.4) и отделите
защитный слой с задней поверхности.
2. Наложите и приклейте шаблон для сверления в
выбранном месте на вентиляционном канале (см.
Рисунок 4.5).
3. Просверлите два отверстия диам. 9,5 мм в
вентиляционном канале для двух закладных гаек для
крепления корпуса и просверлите отверстия диам. 44,5
мм для пробоотборной трубы и вентиляционной трубы.
4. Отделите шаблон для сверления, зачистите острые края
и удалите отходы и грязь.
5. Вставьте закладные гайки 10-24 (см. Рисунок 4.6) в два
отверстия ? 9,5 мм.

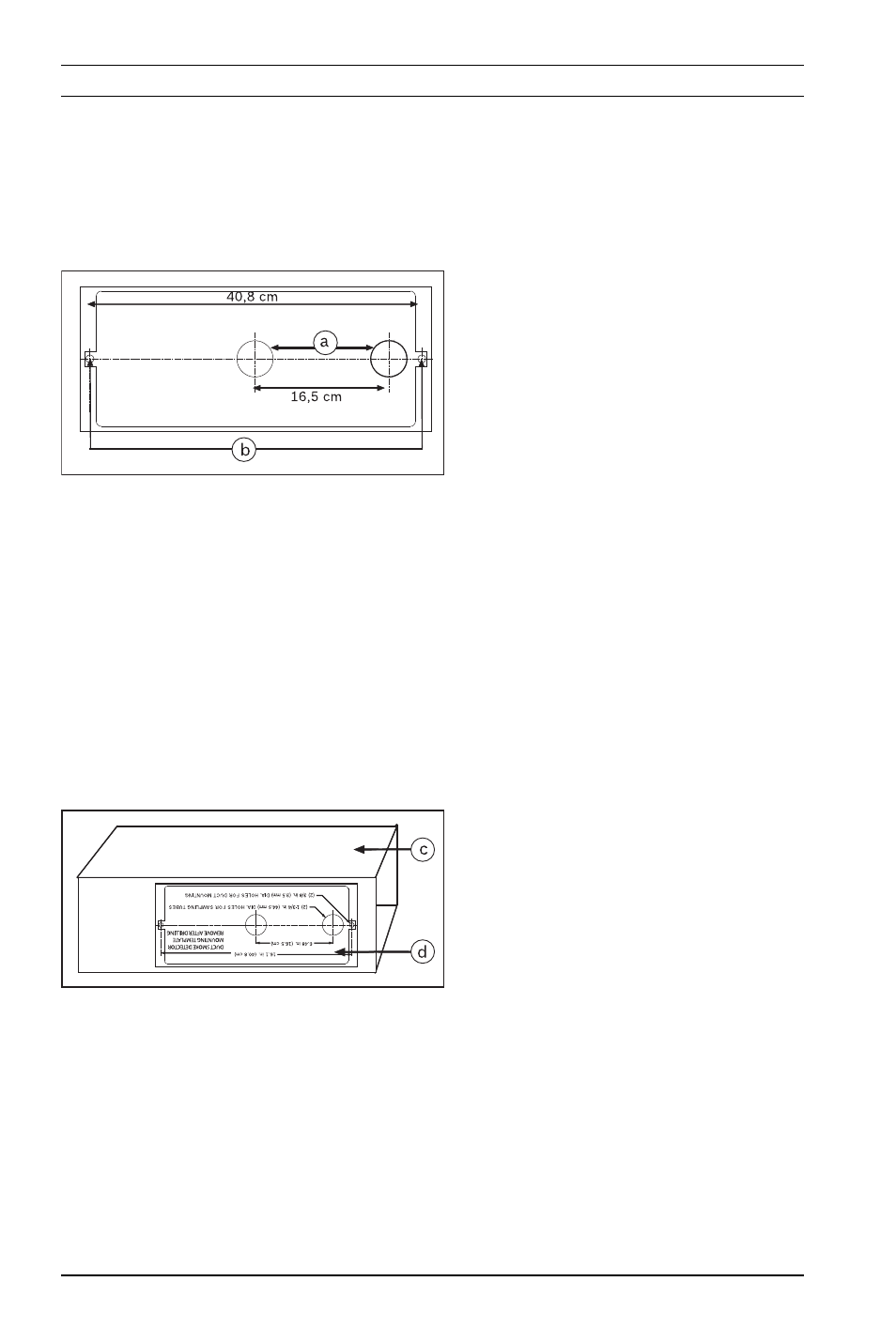

Рисунок 4.4 Шаблон для сверления
№ Описание
a Отверстия диам. 44,5 мм
для пробоотборной и
вентиляционной трубы
b Отверстия диам. 9,5 мм для
крепления корпуса
Рисунок 4.5 Положение шаблона для
сверления
№ Описание
c Вентиляционный канал
d Шаблон для сверления
