126 it | Installazione
Rivelatore di fumo per condotti di
F.01U.033.733 | 5.0 | 2011.11 Guida all'installazione Bosch Sicherheitssysteme GmbH
I tubi di campionamento possono essere combinati per
ottenere condotti di aerazione più grandi e devono essere
chiusi ermeticamente mediante un tappo (vedere Figura 4.1).
Tutti i tubi di campionamento hanno un perno di
posizionamento filettato ed un tappo. Quando si utilizzano
due tubi di campionamento, il tappo del primo tubo ed il perno
e la vite di posizionamento del secondo tubo devono essere
rimossi.
Limiti:
Procedura per la combinazione di due tubi di campionamento:
1. Rimuovere il tappo dal primo tubo di campionamento.
2. Rimuovere il perno e la vite di posizionamento dal secondo
tubo di campionamento.
3. Collegare i due tubi di campionamento.
4. Allineare i fori sui tubi di campionamento ed avvitare le viti
di posizionamento.
5. Inserire il tappo.
Esempio: è necessario un tubo di campionamento lungo
2,13 m.
Combinare un tubo D344-3 (0,91 m) ed un tubo D344-5
(1,52 m). Quindi accorciare il tubo D344-5 di 30 cm ed inserire
il tappo.

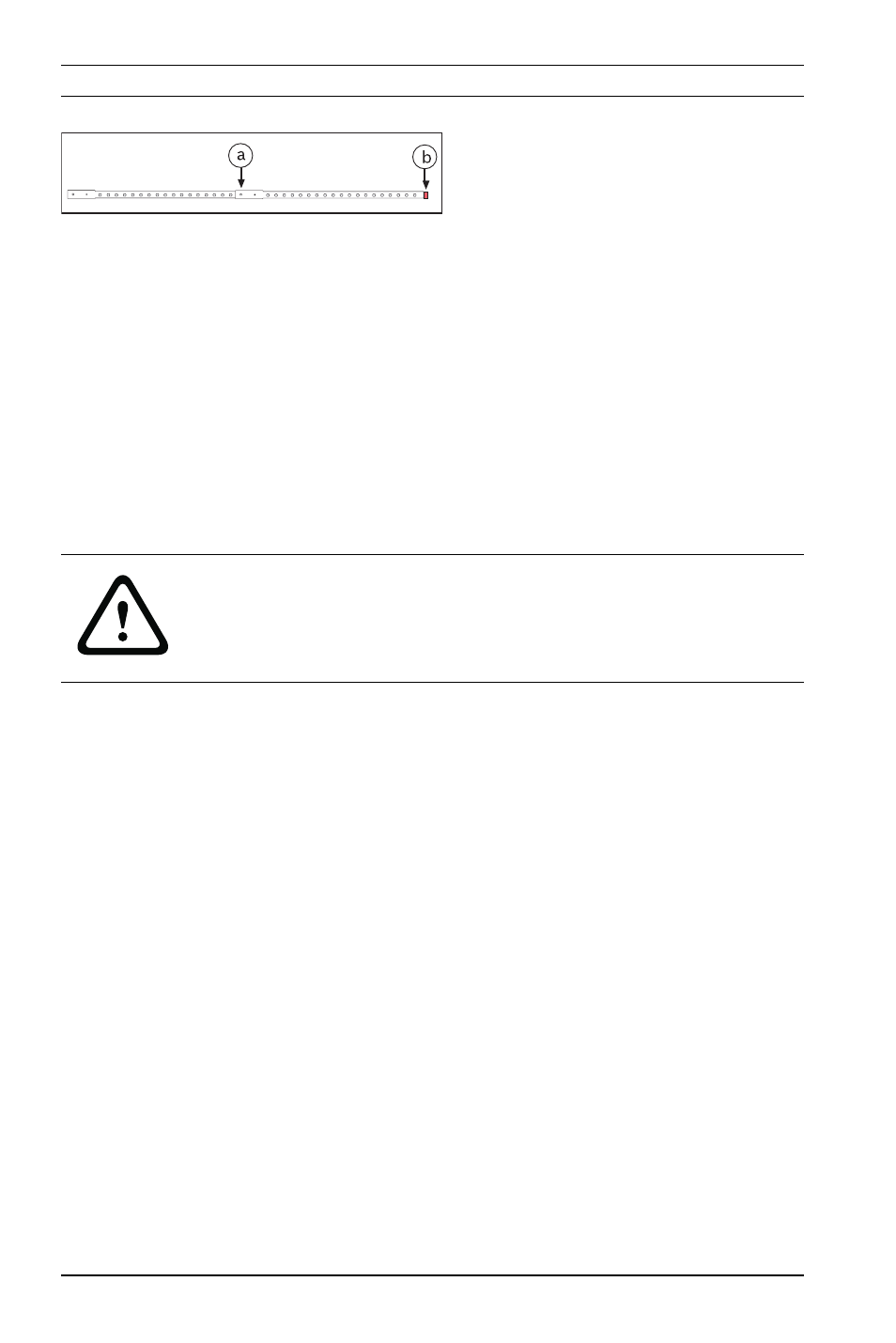

Immagine 4.1 Tubo di campionamento
N. Descrizione
a Vite di posizionamento
b Tappo
ATTENZIONE!
I tubi di campionamento devono avere almeno 12 fori di
estrazione e devono essere lunghi almeno 30 cm. La lunghezza
massima consentita è 3 m.
