4.3 Установка релейной платы FAD-RB-DIBT
1. Разместите релейную плату точно над контактными
разъемами коммутационной платы.
Расположите распорные болты релейной платы точно
над отверстиями коммутационной платы (см.
Рисунок 4.14).
2. Надавите на релейную плату равномерно со всех
четырех углов, пока распорные болты не
зафиксируются в отверстиях коммутационной платы с
характерным щелчком.
4.4 Установка дымового извещателя FAD-
O420
1. Вставьте дымовой извещатель FAD-O420 в монтажную
базу извещателя (см. Рисунок 4.15).
Извещатель вставляется в базу только в определенном
положении!
ЗАМЕЧАНИЕ!
Дополнительная релейная плата FAD-RB-DIBT может
использоваться для активации дополнительных устройств
(например, вентиляторов, систем управления дверьми или
внешних устройств индикации).

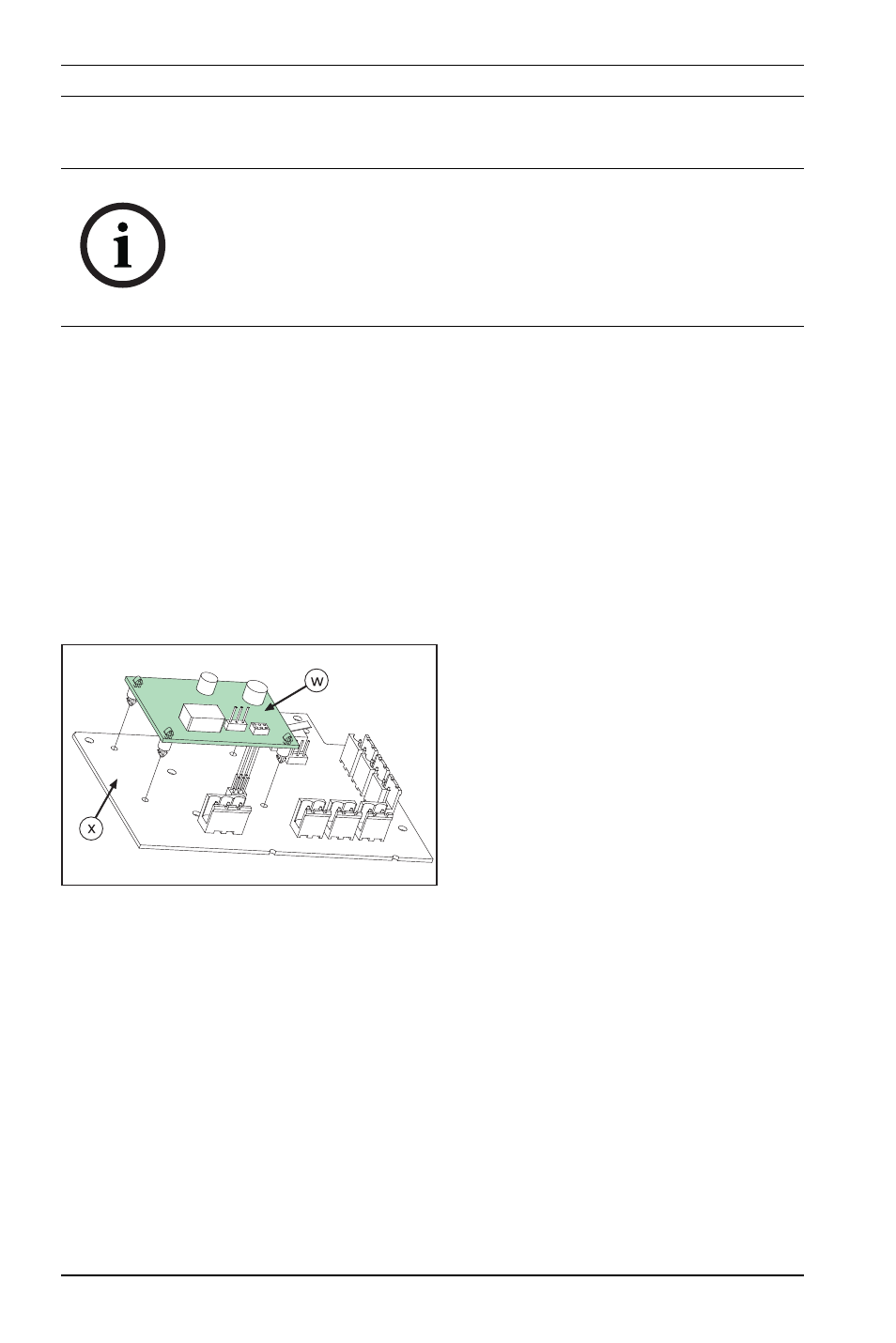

Рисунок 4.14 Установка релейной платы
№ Описание
w Релейная плата FAD-RB-
DIBT
x Коммутационная плата
извещателя FAD-420-HS-EN
