Дымовой извещатель для
Монтаж | ru 197
Bosch Sicherheitssysteme GmbH Руководство по установке F.01U.033.733 | 5.0 | 2011.11
6. Вверните винты 10-24 x 1" в закладные гайки и затяните
их вручную. Это обеспечит надежную фиксацию
закладных гаек в вентиляционном канале.
Можно придерживать закладные гайки плоскогубцами,
чтобы они не проворачивались во время вкручивания
винтов.
7. Теперь выверните оба винта.

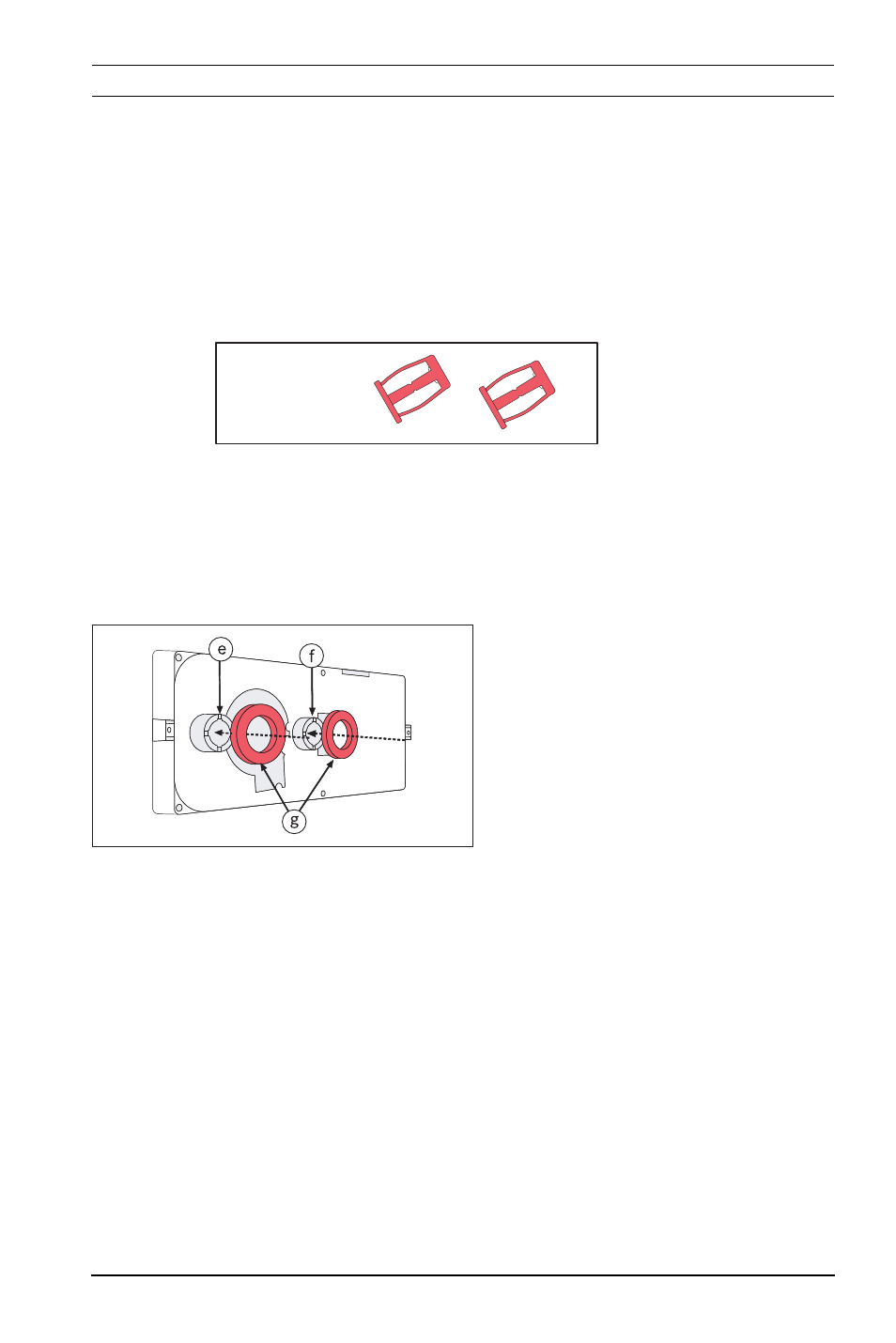

Рисунок 4.6 Закладные гайки 10-24
8. Наденьте уплотнительные кольца из пористой резины на
задней поверхности извещателя FAD-420-HS-EN на
монтажные фланцы пробоотборной и вентиляционной
труб (см. Рисунок 4.7).
9. Установите извещатель FAD-420-HS-EN в
вентиляционный канал и закрепите его, ввернув винты
10-24 x 1" в закладные гайки (см. Рисунок 4.8).
Не затягивайте винты слишком сильно. Слишком
сильное затягивание винтов может привести к
деформации стенок вентиляционного канала.
Рисунок 4.7 Уплотнительные кольца из
пористой резины
№ Описание
e Монтажный фланец
пробоотборной трубы
f Монтажный фланец
вентиляционной трубы
g Уплотнительные кольца из
пористой резины
