Pasivní nasávací komora Instalace | cs 9
Bosch Sicherheitssysteme GmbH Instalační příručka F.01U.033.733 | 5.0 | 2011.11
4 Instalace
4.1 Vzorkovací trubice
Vzorkovací trubice musí přesahovat celkovou šířku ventilačního
potrubí, a proto jsou dostupné ve třech různých délkách:
– D344-1.5 (0,46 m)
– D344-3 (0,91 m)
– D344-5 (1,52 m)
Vzorkovací trubice lze pro širší ventilační potrubí spojovat a
musí být utěsněny koncovou záslepkou (viz Obrázek 4.1).
Všechny vzorkovací trubice jsou opatřeny ustavovacím kolíkem
se závitem a koncovou záslepkou! Při spojení dvou vzorkovacích
trubic je nutné vyjmout koncovou záslepku první vzorkovací
trubice a ustavovací kolík a ustavovací šroub druhé vzorkovací
trubice!
Omezení:
Postup spojení dvou vzorkovacích trubic:
1. Vyjměte koncovou záslepku z první vzorkovací trubice.
2. Vyjměte ustavovací kolík a ustavovací šroub z druhé
vzorkovací trubice.
3. Spojte dvě vzorkovací trubice.
Číslo Popis
e Směr proudění vzduchu

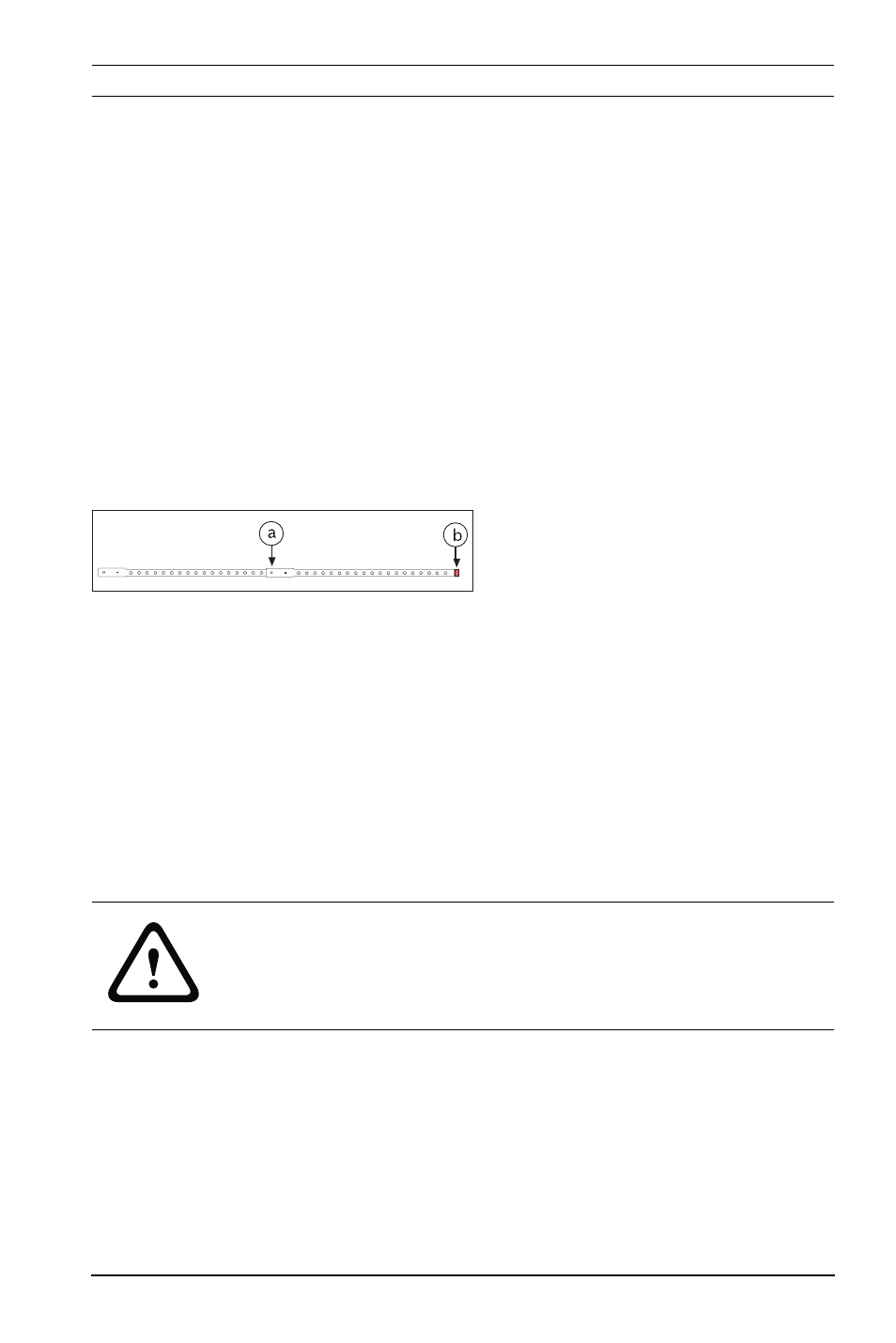

Obrázek 4.1 Vzorkovací trubice
Číslo Popis
a Ustavovací šroub
b Koncová záslepka
POZOR!
Vzorkovací trubice musí mít alespoň 12 nasávacích otvorů a
musí být dlouhá alespoň 30 cm. Maximální přípustná délka je
3 m!
