182 pt | Instalação
Detector óptico de fumo para
F.01U.033.733 | 5.0 | 2011.11 Manual de instalação Bosch Sicherheitssysteme GmbH
4.3 Instalação do FAD-RB-DIBT
1. Coloque a placa de relé exactamente sobre os pinos de
contacto da placa de ligação.
Os parafusos espaçadores da placa de relé têm de estar
posicionados exactamente sobre os orifícios da placa de
ligação (ver Figura 4.14).
2. Empurre uniformemente a placa de relé para baixo nos
quatro cantos até que os parafusos espaçadores encaixem
nos orifícios da placa de ligação.

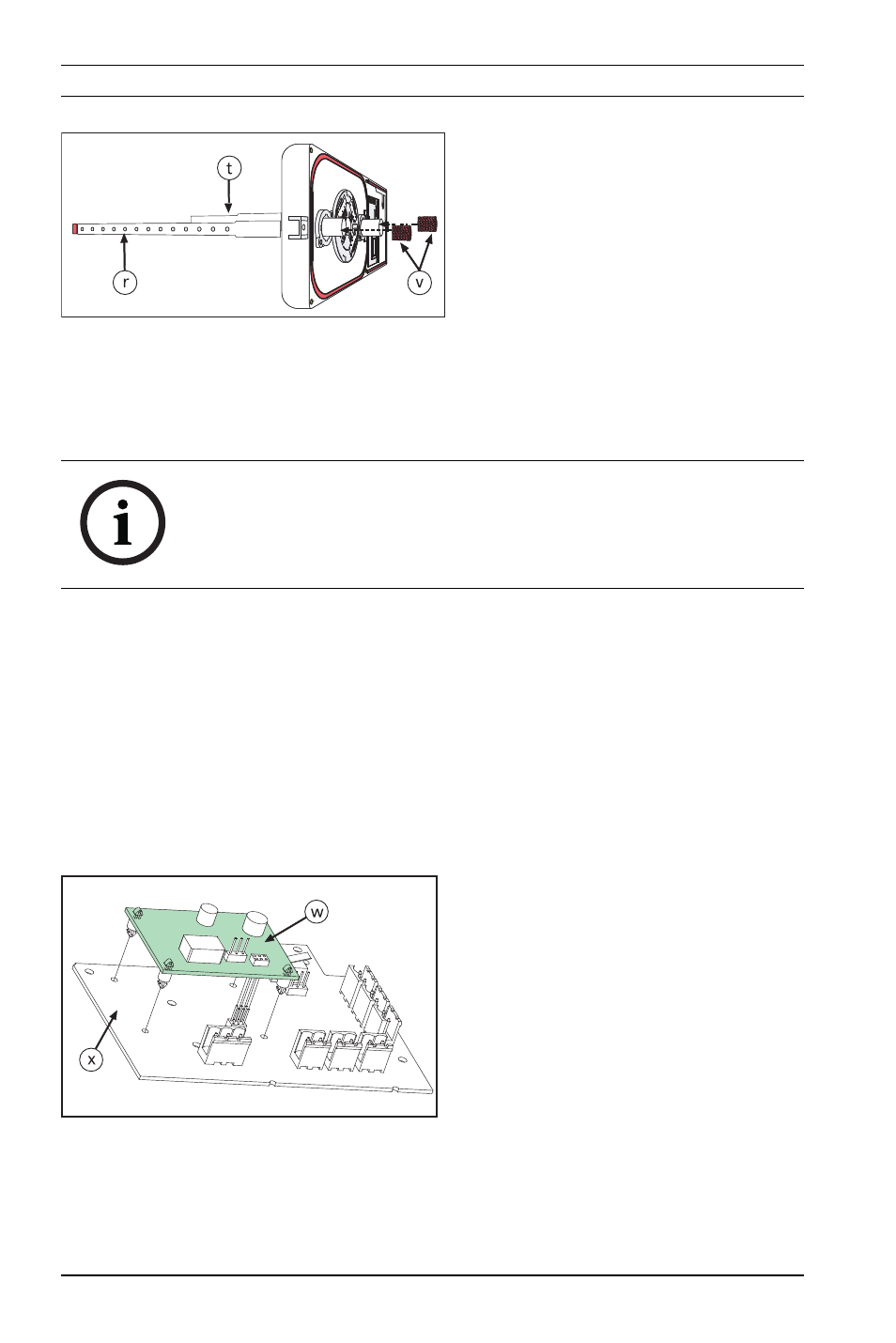

Figura 4.13 Tubo de amostragem e filtros
de ar do tubo de ventilação
N.º Descrição
r Tubo de amostragem
t Tubo de ventilação
v Filtro de ar
NOTA!
A Placa de Relés FAD-RB-DIBT opcional pode ser utilizada para
activar dispositivos adicionais (por ex., ventiladores, sistemas
de controlo de portas, dispositivos de visualização externos).
Figura 4.14 Instalação da placa de relé
N.º Descrição
w FAD-RB-DIBT Placa de Relés
x FAD-420-HS-EN Placa de
Ligação
