Ανιχνευτής καπνού για αεραγωγούς Εγκατάσταση | el 45
Bosch Sicherheitssysteme GmbH Εγχειρίδιο εγκατάστασης F.01U.033.733 | 5.0 | 2011.11

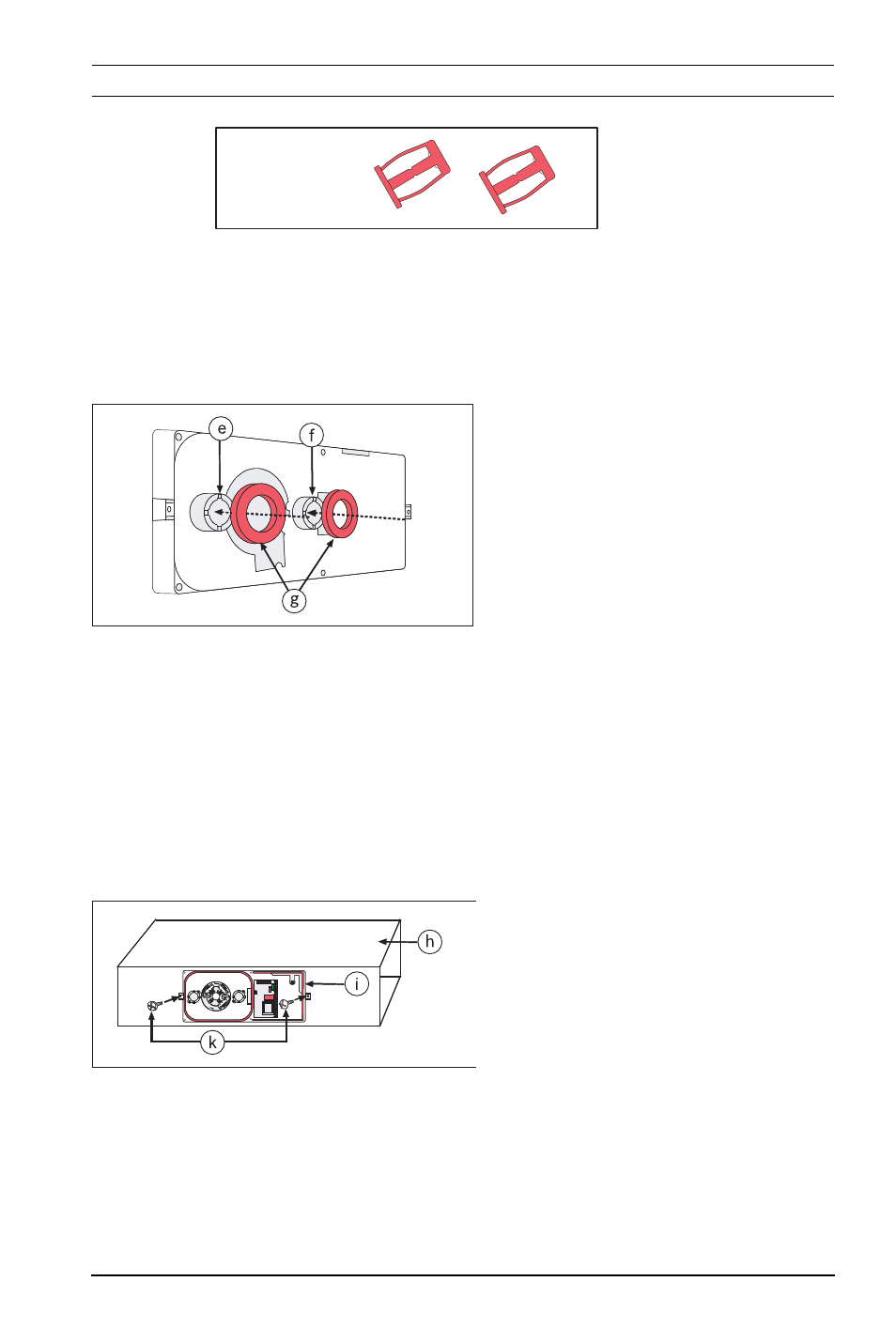

Εικόνα 4.6 Παξιμάδια επέκτασης #10-24
8. Τοποθετήστε τους δακτυλίους στεγανοποίησης από
αφρώδες ελαστικό στο πίσω μέρος του FAD-420-HS-EN, στις
φλάντζες τοποθέτησης του σωλήνα δειγματοληψίας και του
σωλήνα εξαερισμού (βλ. Σχήμα 4.7).
9. Τοποθετήστε τον FAD-420-HS-EN στον αεραγωγό και
χρησιμοποιήστε τις βίδες #10-24 x 1 in. για να τον
ασφαλίσετε πάνω στα παξιμάδια επέκτασης (βλ. Σχήμα 4.8).
Μην σφίγγετε υπερβολικά τις βίδες. Το υπερβολικό σφίξιμο
των βιδών μπορεί να προκαλέσει ζημία του ελάσματος του
αεραγωγού!
10. Αφαιρέστε το σωλήνα εξαερισμού και το σωλήνα
δειγματοληψίας από το κουτί. Ελέγξτε αν η τερματική τάπα
έχει εισαχθεί στο σωλήνα δειγματοληψίας (βλ. Σχήμα 4.9).
Εικόνα 4.7 Δακτύλιοι στεγανοποίησης από
αφρώδες ελαστικό
Αρ. Περιγραφή
e Φλάντζα τοποθέτησης σωλήνα
εξαερισμού
f Φλάντζα τοποθέτησης σωλήνα
εξαερισμού
g Δακτύλιοι στεγανοποίησης από
αφρώδες ελαστικό
Εικόνα 4.8 Εγκατάσταση πλαισίου
Αρ. Περιγραφή
h Αεραγωγός
i Πλαίσιο ανιχνευτή
k Βίδες #10-24 x 1 in.
