46 el | Εγκατάσταση Ανιχνευτής καπνού για αεραγωγούς
F.01U.033.733 | 5.0 | 2011.11 Εγχειρίδιο εγκατάστασης Bosch Sicherheitssysteme GmbH
11. Κατά την εγκατάσταση του σωλήνα δειγματοληψίας θα
πρέπει να λαμβάνεται υπόψη η κατεύθυνση της ροής αέρα!
Οι οπές εξαγωγής θα πρέπει να είναι στραμμένες προς τη
ροή αέρα (βλ Σχήμα 4.10).
12. Εάν ο ανιχνευτής έχει εγκατασταθεί σύμφωνα με τη θέση 2
του Σχήμα 3.2, τότε ο σωλήνας εξαερισμού θα πρέπει να
τοποθετηθεί με φόρά προς τα κάτω σχετικά με τον σωλήνα
δειγματοληψίας (βλ. Σχήμα 4.11).
13. Εισαγάγετε το σωλήνα δειγματοληψίας μέσα από τις
φλάντζες ασφάλισης και βεβαιωθείτε ότι οι ακίδες
τοποθέτησης είναι ευθυγραμμισμένες με τις αντίστοιχες
εσοχές. Οι οπές εξαγωγές του σωλήνα δειγματοληψίας θα
πρέπει να είναι στραμμένες προς τη ροή αέρα!
Προσαρμόστε και τις δύο φλάντζες ασφάλισης και
τοποθετήστε με τις τέσσερις βίδες #8-32 x 9/16 in. Σφίξτε
τις βίδες με το χέρι.

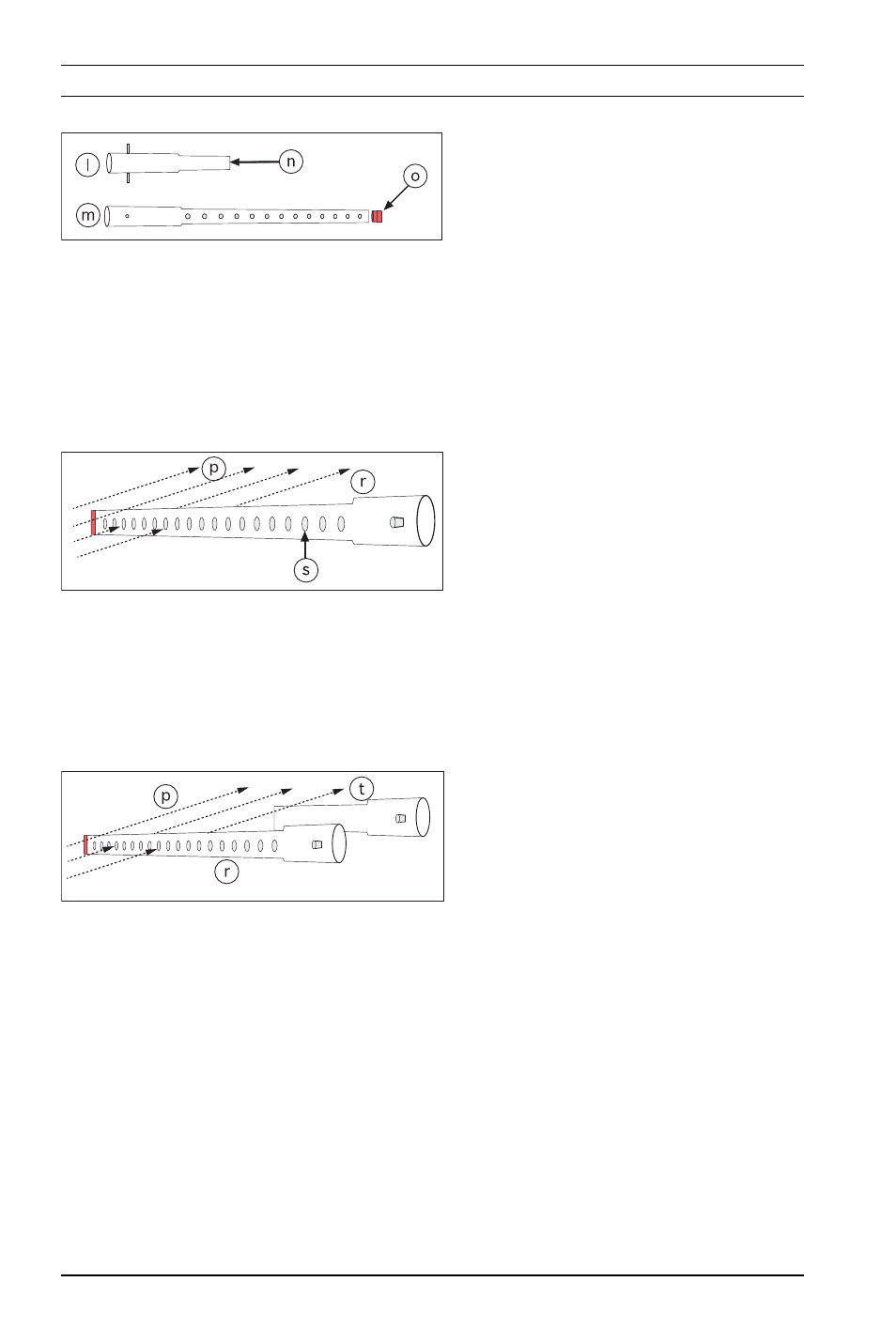

Εικόνα 4.9 Σωλήνας δειγματοληψίας και
σωλήνας εξαερισμού
Αρ. Περιγραφή
l
Σωλήνας εξαερισμού
m Ο σωλήνας εξαερισμού θα πρέπει να
είναι ανοιχτός και από τα δύο άκρα!
n Σωλήνας δειγματοληψίας
o Πρέπει να εισαχθεί η τερματική τάπα!
Εικόνα 4.10 Κατεύθυνση ροής αέρα
Αρ. Περιγραφή
p Κατεύθυνση ροής αέρα
r Σωλήνας δειγματοληψίας
s Οπές εξαγωγής
Εικόνα 4.11 Θέση του σωλήνα
δειγματοληψίας και του σωλήνα εξαερισμού
Αρ. Περιγραφή
p Κατεύθυνση ροής αέρα
r Σωλήνας δειγματοληψίας
t Σωλήνας εξαερισμού
