44
el | Εγκατάσταση
Ανιχνευτής καπνού για αεραγωγούς
F.01U.033.733 | 5.0 | 2011.11
Εγχειρίδιο εγκατάστασης
Bosch Sicherheitssysteme GmbH
2.
Τοποθετήστε το εργαλείο διάτρησης στην επιλεγμένη θέση
εγκατάστασης στον αεραγωγό και κολλήστε το (βλ.
3.
Ανοίξτε δύο οπές
∅ 9,5 mm στον αεραγωγό, για τα δύο
παξιμάδια επέκτασης, για την ασφάλιση του πλαισίου και
δημιουργήστε ανοίγματα
∅ 44,5 mm για το σωλήνα
δειγματοληψίας και το σωλήνα εξαερισμού
4.
Αφαιρέστε το εργαλείο διάτρησης, λειάνετε τα αιχμηρά
άκρα και αφαιρέστε τυχόν σκόνη και βρομιά.
5.
Τοποθετήστε παξιμάδια επέκτασης #10-24 (βλ. Σχήμα 4.6)
στις δύο οπές
∅ 9,5 mm.
6.
Βιδώστε τις βίδες #10-24 x 1 in. στα παξιμάδια επέκτασης
και σφίξτε με το χέρι. Έτσι διασφαλίζεται η σωστή στερέωση
των παξιμαδιών ασφάλισης στον αεραγωγό.
Μπορείτε να συγκρατείτε τα παξιμάδια επέκτασης σφιχτά με
λαβίδα, ώστε να μην περιστρέφονται κατά το βίδωμα των
βιδών.
7.
Τώρα, αφαιρέστε και τις δύο βίδες.

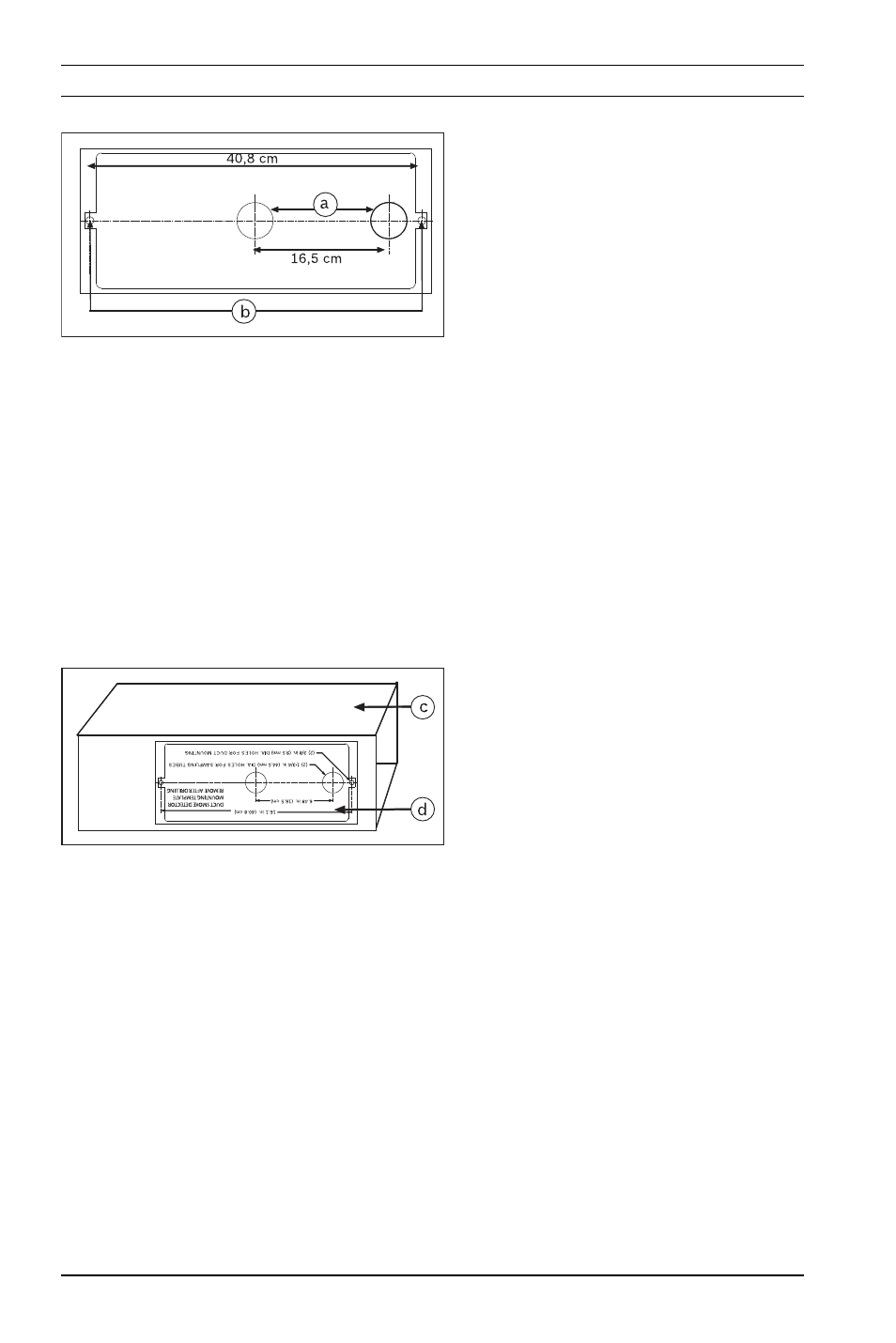

Εικόνα 4.4
Εργαλείο διάτρησης
Αρ.
Περιγραφή
a
οπές
∅ 44,5 mm για το
σωλήνα δειγματοληψίας και
το σωλήνα εξαερισμού
b
οπές
∅ 9,5 mm για πλαίσιο
ασφάλισης
Εικόνα 4.5
Θέση του εργαλείου διάτρησης
Αρ.
Περιγραφή
c
Αεραγωγός
d
Εργαλείο διάτρησης
