Lüftungskanalmelder Installation | de 31
Bosch Sicherheitssysteme GmbH Installationsanleitung F.01U.033.733 | 5.0 | 2011.11
4.4 Montage des FAD-O420 Rauchmelders
1. FAD-O420 Rauchmelder in den Meldersockel einsetzen
(siehe Bild 4.15).
Der Melder kann nur in einer bestimmten Position in den
Sockel eingesetzt werden!
2. Melder im Uhrzeigersinn drehen bis die Markierungen an
Sockel und Melder übereinstimmen (siehe Bild 4.16).

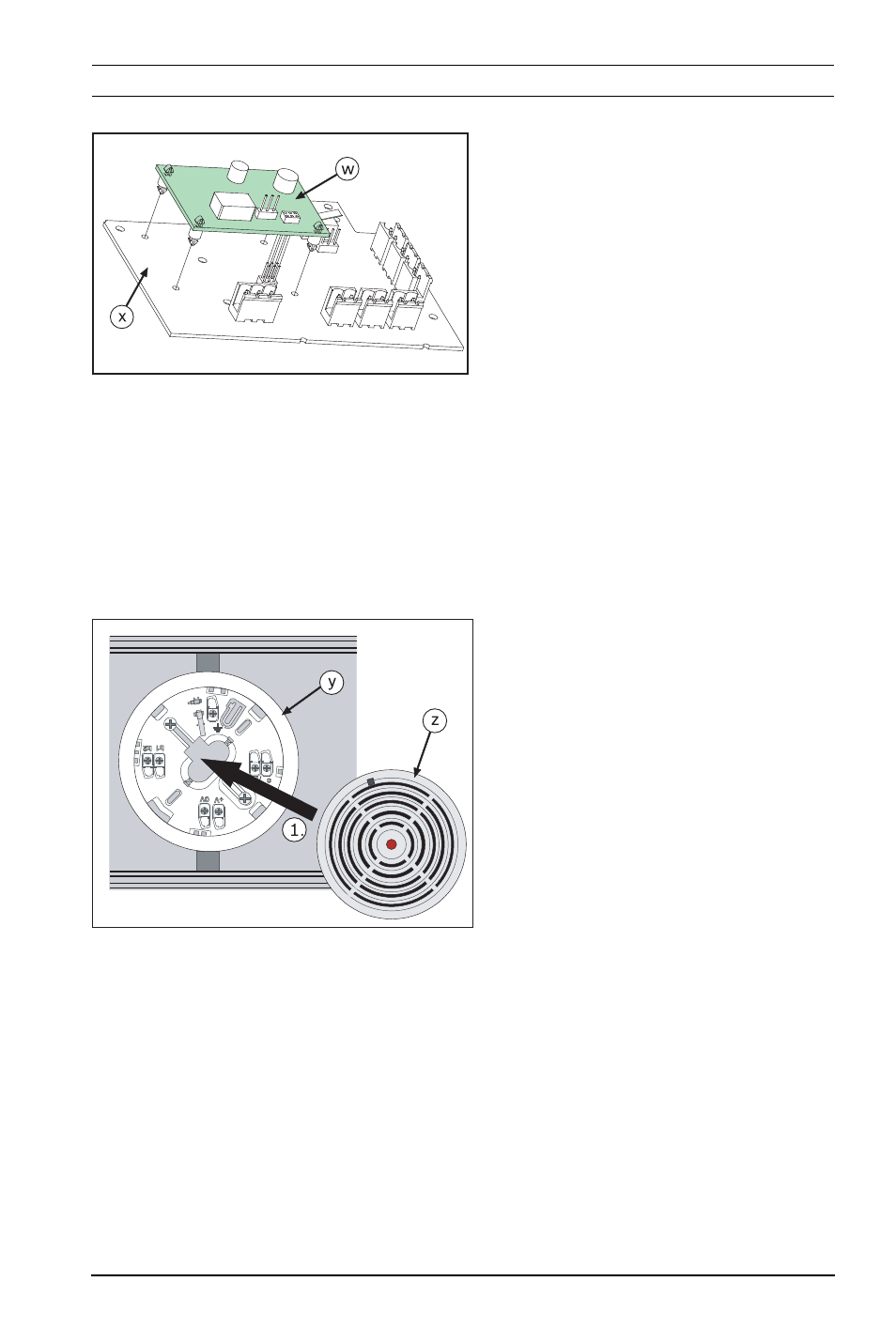

Bild 4.14 Montage der Relaisplatine
Nr. Beschreibung
w FAD-RB-DIBT Relaisplatine
x FAD-420-HS-EN
Anschlussplatine
Bild 4.15 Brandmelder montieren
Nr. Beschreibung
y Meldersockel
z FAD-O420 Rauchmelder
