32 de | Anschaltung Lüftungskanalmelder
F.01U.033.733 | 5.0 | 2011.11 Installationsanleitung Bosch Sicherheitssysteme GmbH
5 Anschaltung

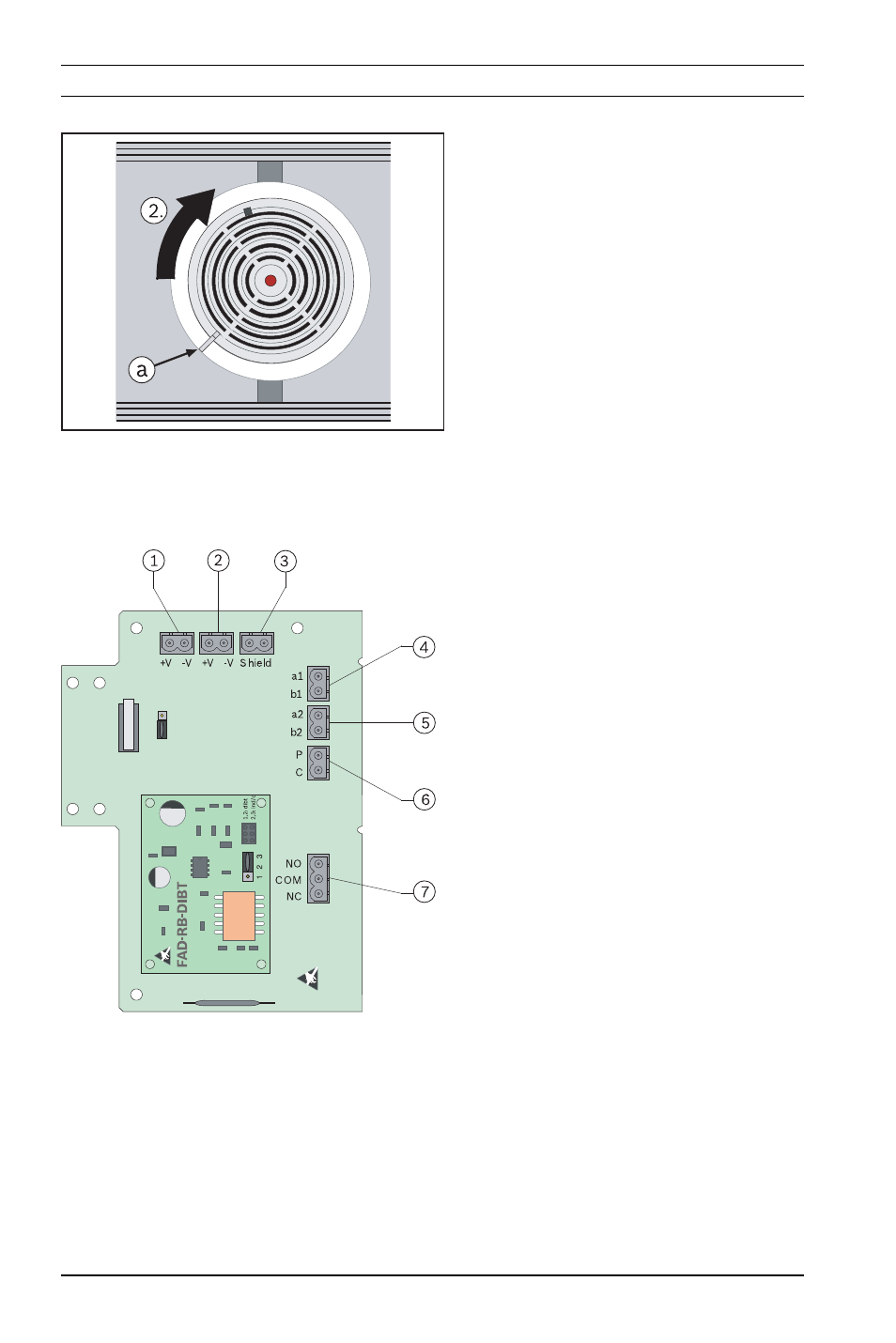

Bild 4.16 Verriegeln des Melders im Sockel
Nr. Beschreibung
a Markierung für korrekte
Melderposition
Pos. Beschreibung
1 + 2 Anschlüsse zum
Durchschleifen der
Zusatzspannungsversorgung
3 Schirmdraht
(kommend/gehend)
4 LSN kommend
5 LSN gehend
6 Externe Alarmanzeige
Nur nutzbar wenn keine
FAD-RB-DIBT Relaisplatine
gesteckt ist!
7 Relaiskontakte
Nur bei aufgesteckter
FAD-RB-DIBT Relaisplatine
nutzbar!
Maximale Kontaktbelastung:
2 A bei 30 V DC
