14 cs | Instalace Pasivní nasávací komora
F.01U.033.733 | 5.0 | 2011.11 Instalační příručka Bosch Sicherheitssysteme GmbH
14. Umístěte vzduchové filtry na konce vzorkovací trubice a
ventilační trubice (viz Obrázek 4.13).
15. Nyní vizuálně zkontrolujte úplnou instalaci.
4.3 Instalace Reléové desky FAD-RB-DIBT
1. Umístěte reléovou desku přesně nad kontaktní kolíky
připojovací desky.
Distanční šrouby na reléové desce musí být umístěny
přesně nad otvory v připojovací desce (viz Obrázek 4.14).
2. Stlačte reléovou desku rovnoměrně směrem dolů ve všech
čtyřech rozích, dokud distanční šrouby nezapadnou do
otvorů v připojovací desce.

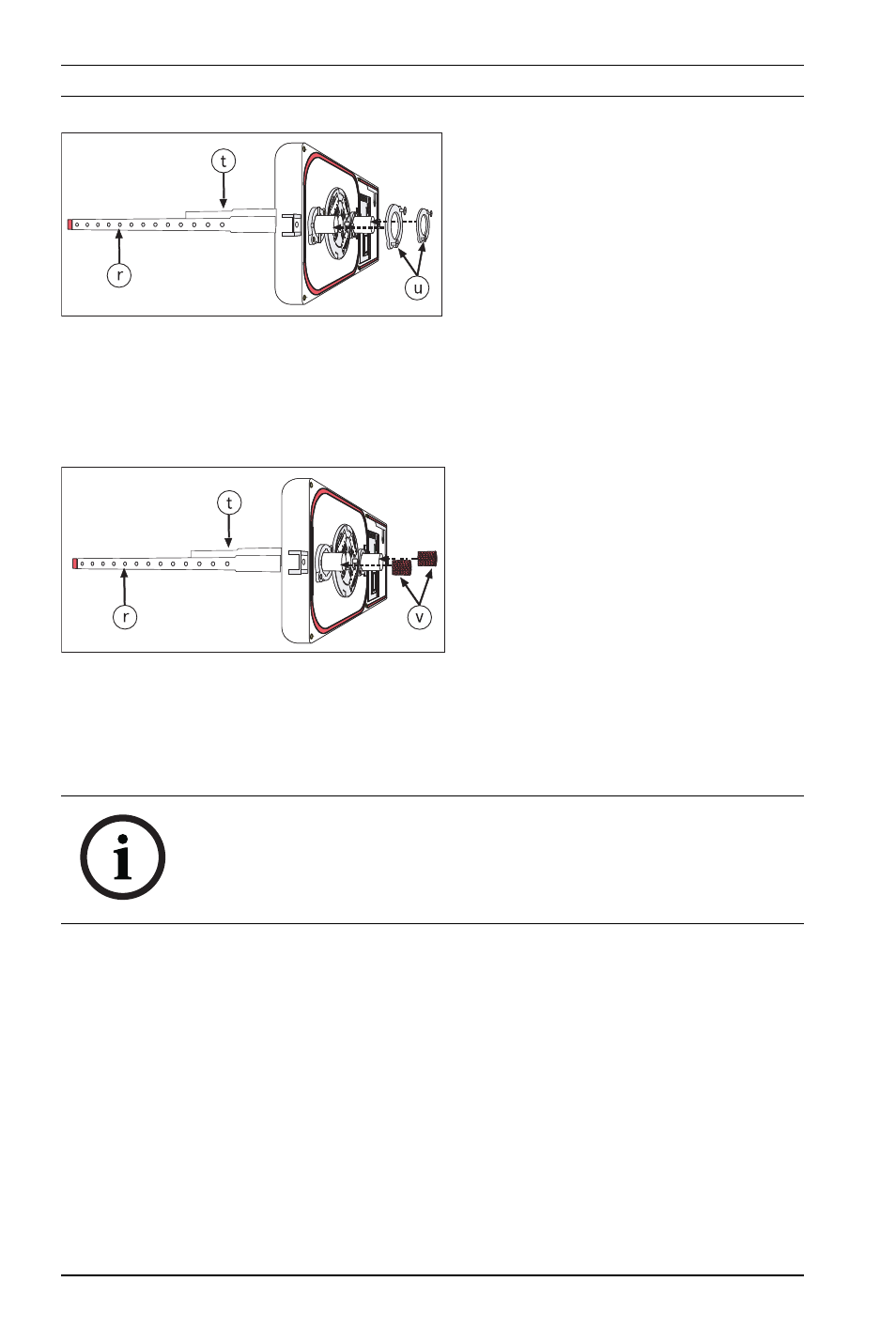

Obrázek 4.12 Instalace zajišťovacích přírub
Číslo Popis
r Vzorkovací trubice
t Ventilační trubice
u Zajišťovací příruby
Obrázek 4.13 Vzduchové filtry vzorkovací
trubice a ventilační trubice
Číslo Popis
r Vzorkovací trubice
t Ventilační trubice
v Vzduchový filtr
POZNÁMKA!
Volitelnou Reléovou desku FAD-RB-DIBT lze použít k aktivaci
dalších zařízení (např. ventilátorů, systémů ovládání dveří,
externích zobrazovacích zařízení).
