Pasivní nasávací komora Instalace | cs 15
Bosch Sicherheitssysteme GmbH Instalační příručka F.01U.033.733 | 5.0 | 2011.11
4.4 Instalace Kouřového hlásiče FAD-O420
1. Zasuňte Kouřový hlásič FAD-O420 do patice hlásiče (viz
Obrázek 4.15).
Hlásič lze umístit do patice pouze do určité polohy!
2. Otáčejte hlásičem ve směru hodinových ručiček, dokud
nebudou vyrovnané značky na patici a hlásiči (viz
Obrázek 4.16).

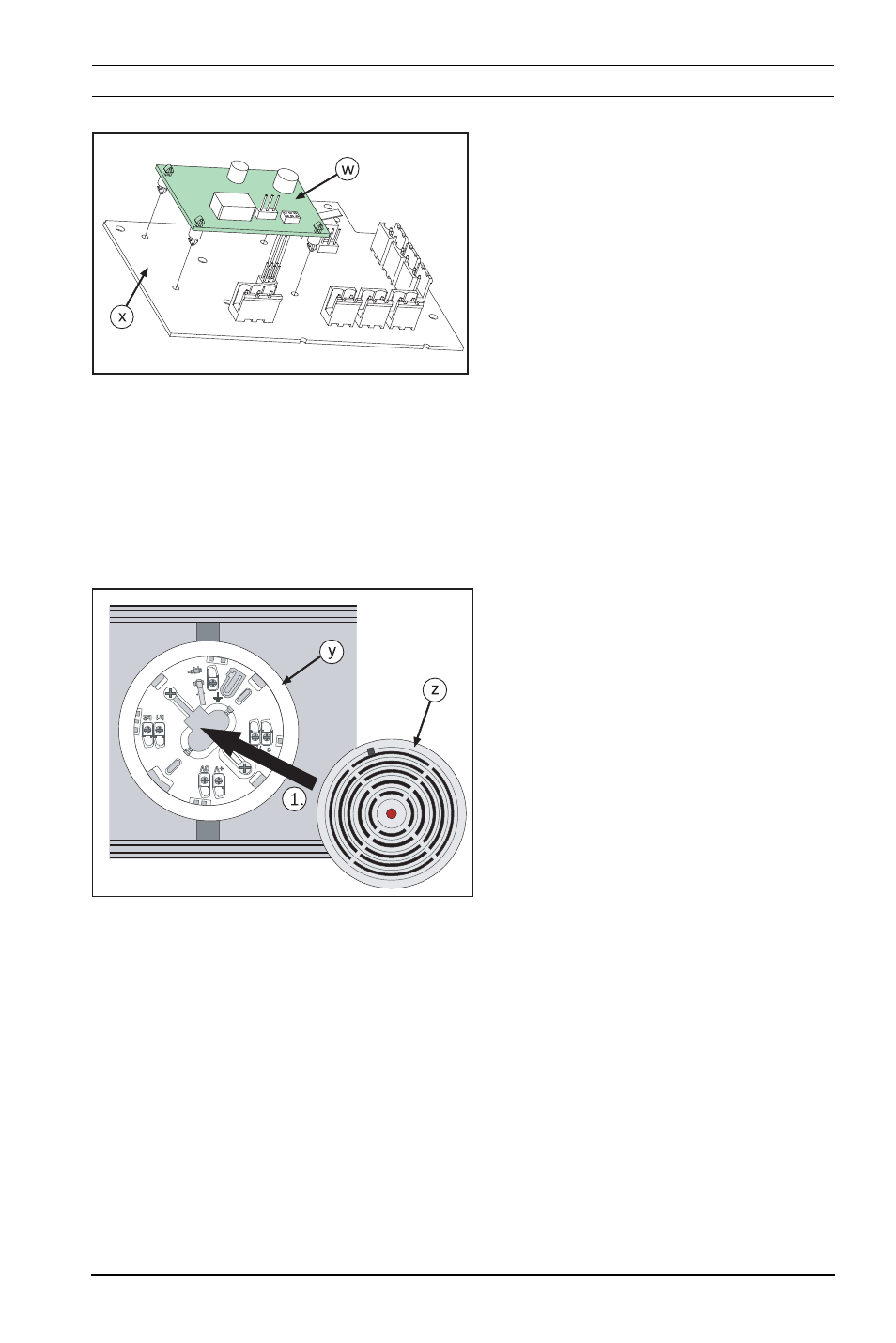

Obrázek 4.14 Instalace reléové desky
Číslo Popis
w Reléová deska FAD-RB-DIBT
x Připojovací deska FAD-420-
HS-EN
Obrázek 4.15 Montáž hlásiče požáru
Číslo Popis
y Patice hlásičů
z Kouřový hlásič FAD-O420
