Chapter 3 RIO Cabling information
RJ45 male to DB25 male DTE for connection to DCE devices
Typical uses
This type of cable is used to connect to DCE devices such as Modems.

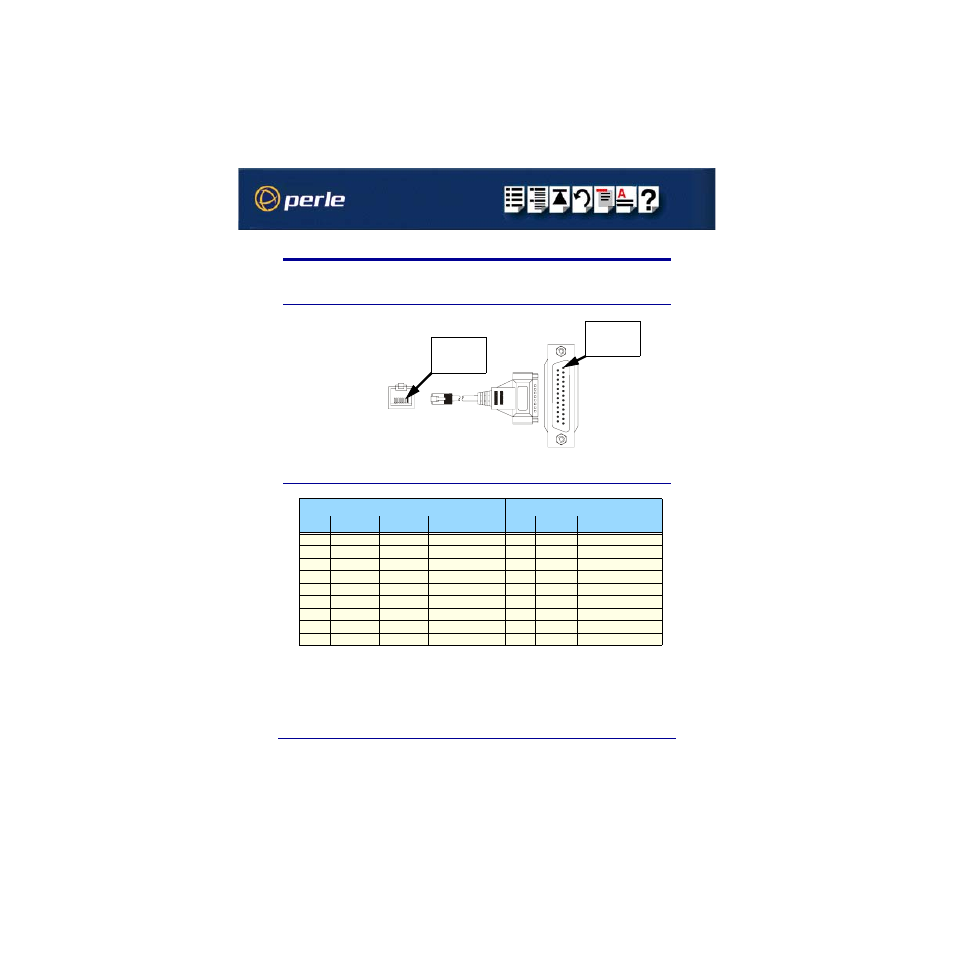

Cable diagram
Connector pinout table
Pin 1
(looking into
connector)
Pin 1
(looking into
connector)
RJ45
DB25
Pin
Signal
Direction
Description
Pin
Signal
Description
1
DCD
In
Data Carrier Detect
8
DCD
Data Carrier Detect
2
DTR
Out
Data Terminal Ready
20
DTR
Data Terminal Ready
3
DSR
In
Data Set Ready
6
DSR
Data Set Ready
4
S/GND
Signal ground
7
S/GND
Signal ground
5
TXD
Out
Transmit Data
2
TXD
Transmit Data
6
RXD
In
Receive Data
3
RXD
Receive Data
7
RTS
Out
Request To Send
4
RTS
Request To Send
8
CTS
In
Clear To Send
5
CTS
Clear To Send
Shield
Chassis ground
