ΙΙ

-43

ROTARY GEAR PUMP

ELECTRONIC FOAM PROPORTIONING SYSTEM

Section

II

: Installation

HALE FOAMLOGIX SYSTEM WITH MST

FLOWSENSOR

CABLE

CONTROL

CABLE

LOW TANK LEVEL SENSORS

USE MINIMUM 16 AWG TYPE

SXL OR GXL (SAE J1128) WIRE

CONTROL

UNIT

MST WIRING

HARNESS

MST SELECTOR

HALE FOAMLOGIX SYSTEM (NO TANK OPTION)

FLOWSENSOR

CABLE

CONTROL

CABLE

LOW TANK LEVEL SENSOR

USE MINIMUM 16 AWG TYPE

SXL OR GXL (SAE J1128) WIRE

CONTROL

UNIT

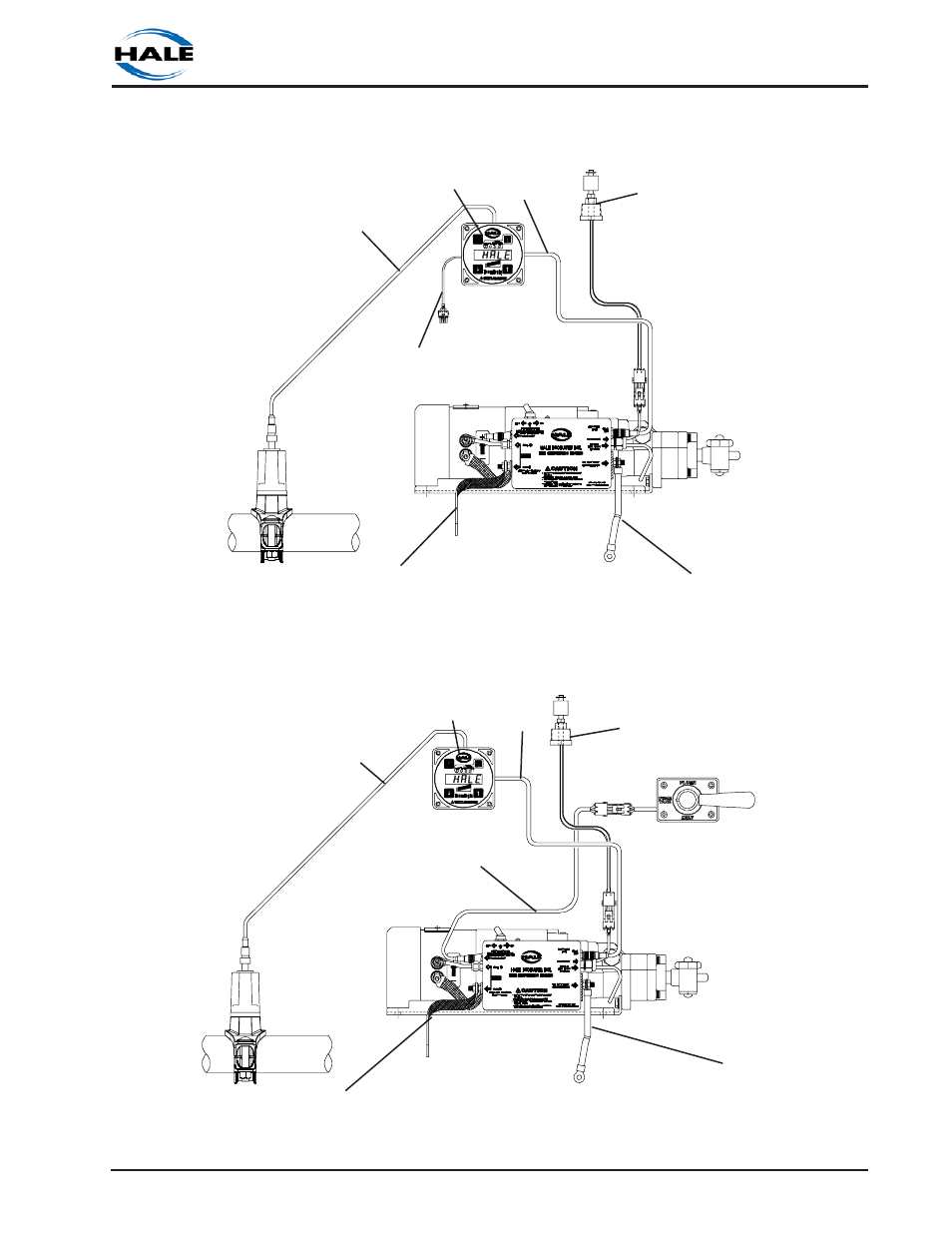

HALE FOAMLOGIX SYSTEM ELECTRICAL DIAGRAMS

GROUND STRAP

USE 1-¼ INCH WIDE FLAT BRAIDED GROUND STRAP

MAXIMUM 18 INCHES (457 mm) LONG

PRIMARY POWER SUPPLY CABLE

USE MINIMUM 4 AWG TYPE SGX (SAE J1127)

BATTERY CABLE FOR CABLE LENGTH UP TO 6 FEET.

FOR CABLE LENGTH OVER 6 FEET REFER TO TABLE

2-2 FOR PROPER GAUGE WIRE.

GROUND STRAP

USE 1-¼ INCH WIDE FLAT BRAIDED GROUND STRAP

MAXIMUM 18 INCHES (457 mm) LONG

PRIMARY POWER SUPPLY CABLE

USE MINIMUM 4 AWG TYPE SGX (SAE J1127)

BATTERY CABLE FOR CABLE LENGTH UP TO 6 FEET.

FOR CABLE LENGTH OVER 6 FEET REFER TO TABLE

2-2 FOR PROPER GAUGE WIRE.

REMOTE SWITCH

CABLE

DISPLAY & POWER & GROUND

USE MINIMUM 16 AWG TYPE SXL

OR GXL (SAE J1128) WIRE
