Ι

-19

ROTARY GEAR PUMP

ELECTRONIC FOAM PROPORTIONING SYSTEM

Section

I

: Description

BOTTOM MOUNT FOAM

TANK LOW LEVEL

SENSOR OPTION

FOAM

TANK B

FOAM

TANK A

FOAM TANK

DRAIN

VALVE

FOAM TANK

DRAIN

VALVE

MDT

II

SELECTOR

VALVE

SIDE MOUNT FOAM

TANK LOW LEVEL

SENSOR OPTION

TOP MOUNT FOAM

TANK LOW LEVEL

SENSOR OPTION

BOTTOM MOUNT FOAM

TANK LOW LEVEL

SENSOR OPTION

SIDE MOUNT FOAM

TANK LOW LEVEL

SENSOR OPTION

TOP MOUNT FOAM

TANK LOW LEVEL

SENSOR OPTION

FLOWSENSOR

CORDSET

DISTRIBUTION

BOX

BYPASS

VALVE

BYPASS

HOSE

FOAM

INJECTION

HOSE

WATERWAY

CHECK

VALVE

WATERWAY

CHECK

VALVE

FIRE

PUMP

FOAM PUMP AND

MOTOR

ASSEMBLY

CONTROL
CORDSET

FOAM SOLUTION

DISCHARGE(S)

CONTROL

UNIT

FLUSHING

WATER SUPPLY

CHECK VALVE

INJECTOR

FITTING

IN-LINE FOAM STRAINER/

VALVE ASSEMBLY

IN-LINE FOAM STRAINER/

VALVE ASSEMBLY

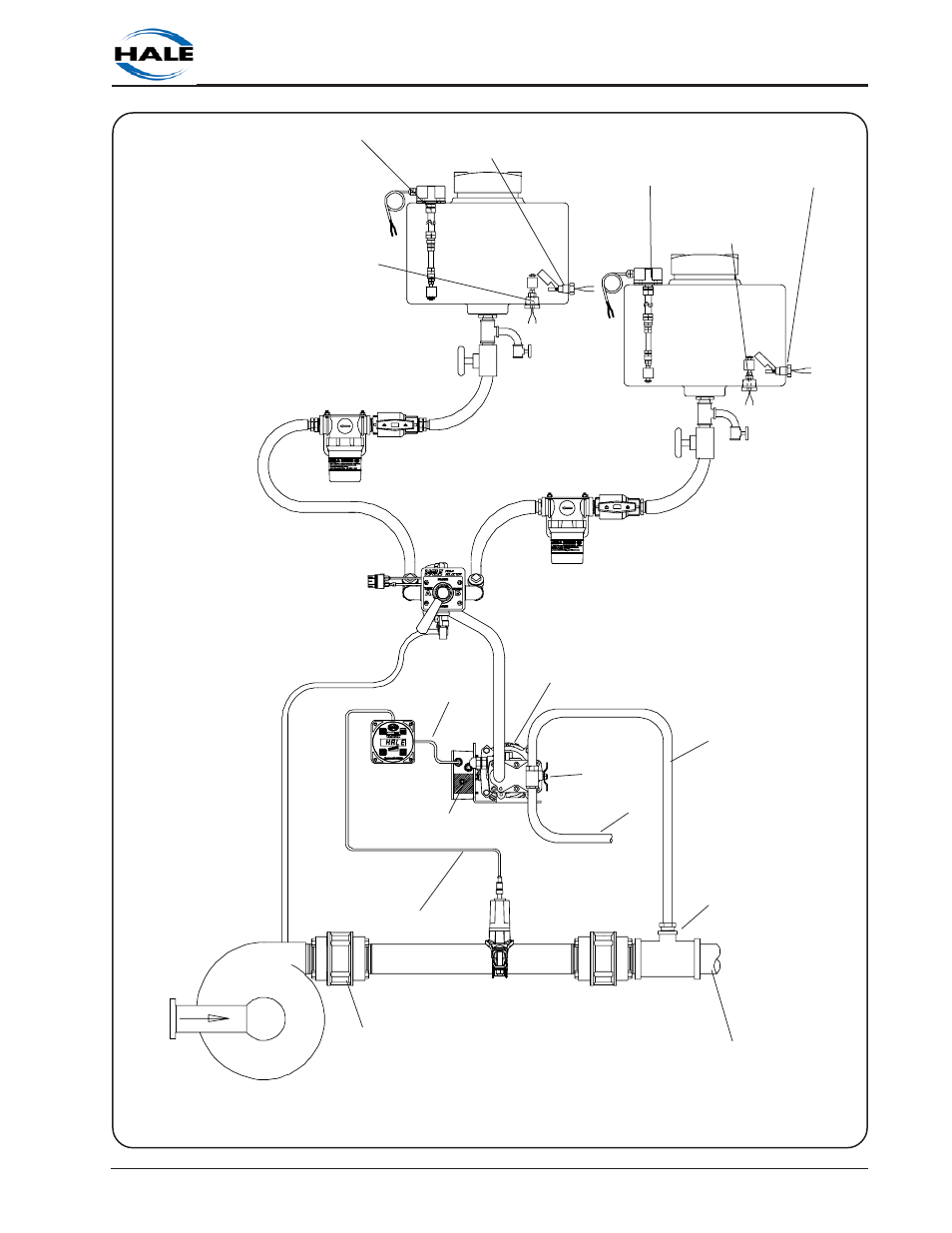

Figure 1-4. Hale Foam System Layout with Dual Foam Concentrate Tanks, MDT

ΙΙ

and In-

line Strainer/Valve Assembly

HALE

FLOWSENSOR

PADDLE WHEEL

MOUNTED IN

SADDLECLAMP
