22
DE
UT
SCH
8175
INSTALLATION

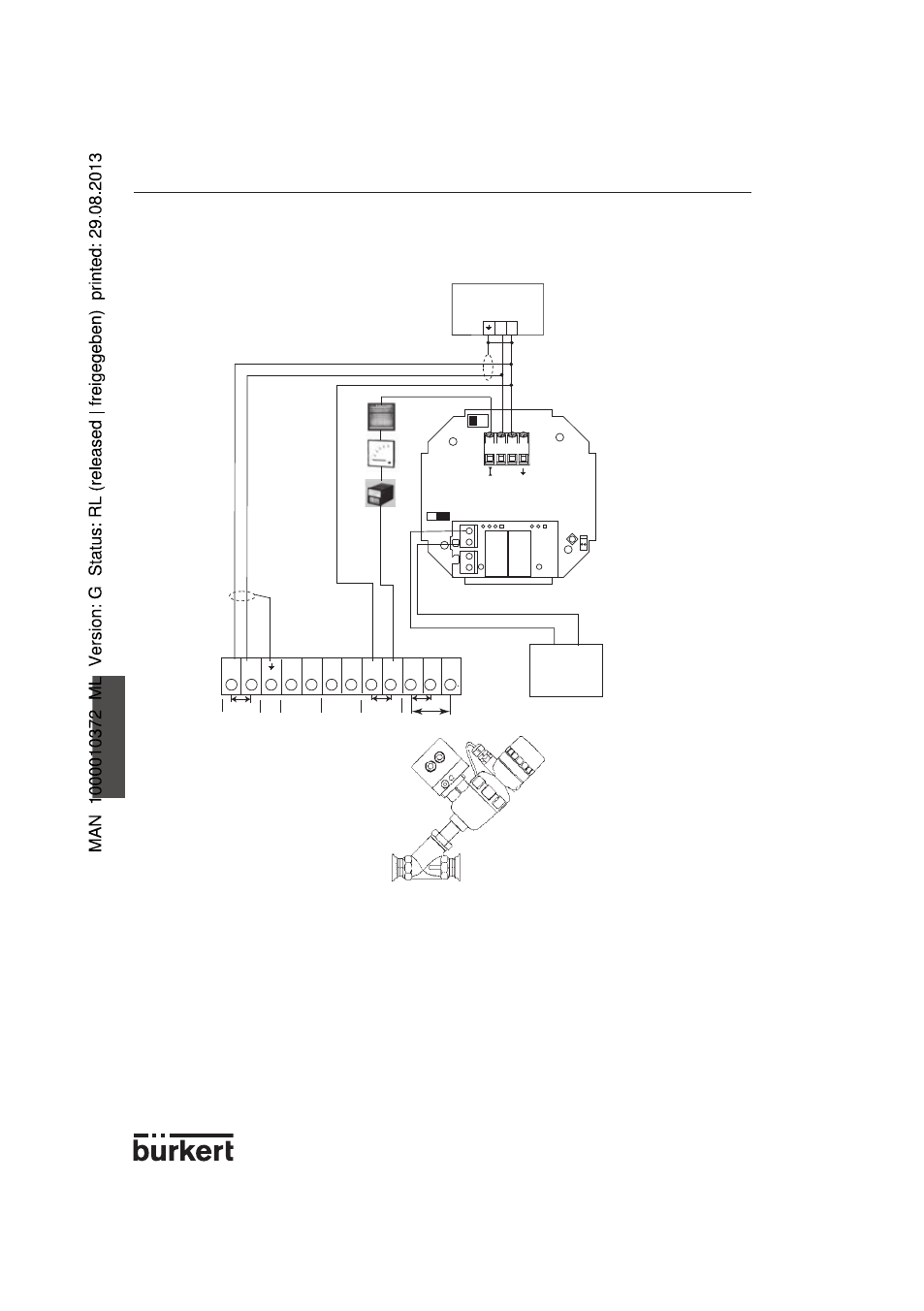

Anschluss-Beispiel zwischen dem Füllstandtransmitter 8175, 18-32 VDC, und
dem auf ein Schrägsitzventil 2632 montierten Positioner 1067.
PNEUMATISCHE FÜLLSTANDREGELUNG
POSITIONER TYP 1067
8175
4-20 mA
24 V=
- +
- + 24 V I/O4 I/O3 I/O2 I/O1 GND2 I2 I1 U1 GND1
24 VDC PE 4-20 mA
0/4-20 mA
0-10 V
- +
4 3 2 1
(*)
SPS
(*) Ist keine direkte Erdung
möglich, schließen Sie einen
100-nF/50 V-Kondensator
zwischen dem negativen An-
schluss der Versorgungsquelle
und der Erde an.
