8175 installation, Francais – Burkert Type 8175 User Manual
Page 152

16
FRANCAIS
8175
INSTALLATION
N
L1
+
-
-
+
4
3
2
1
115/230 VAC
N
L1
REL1
REL2

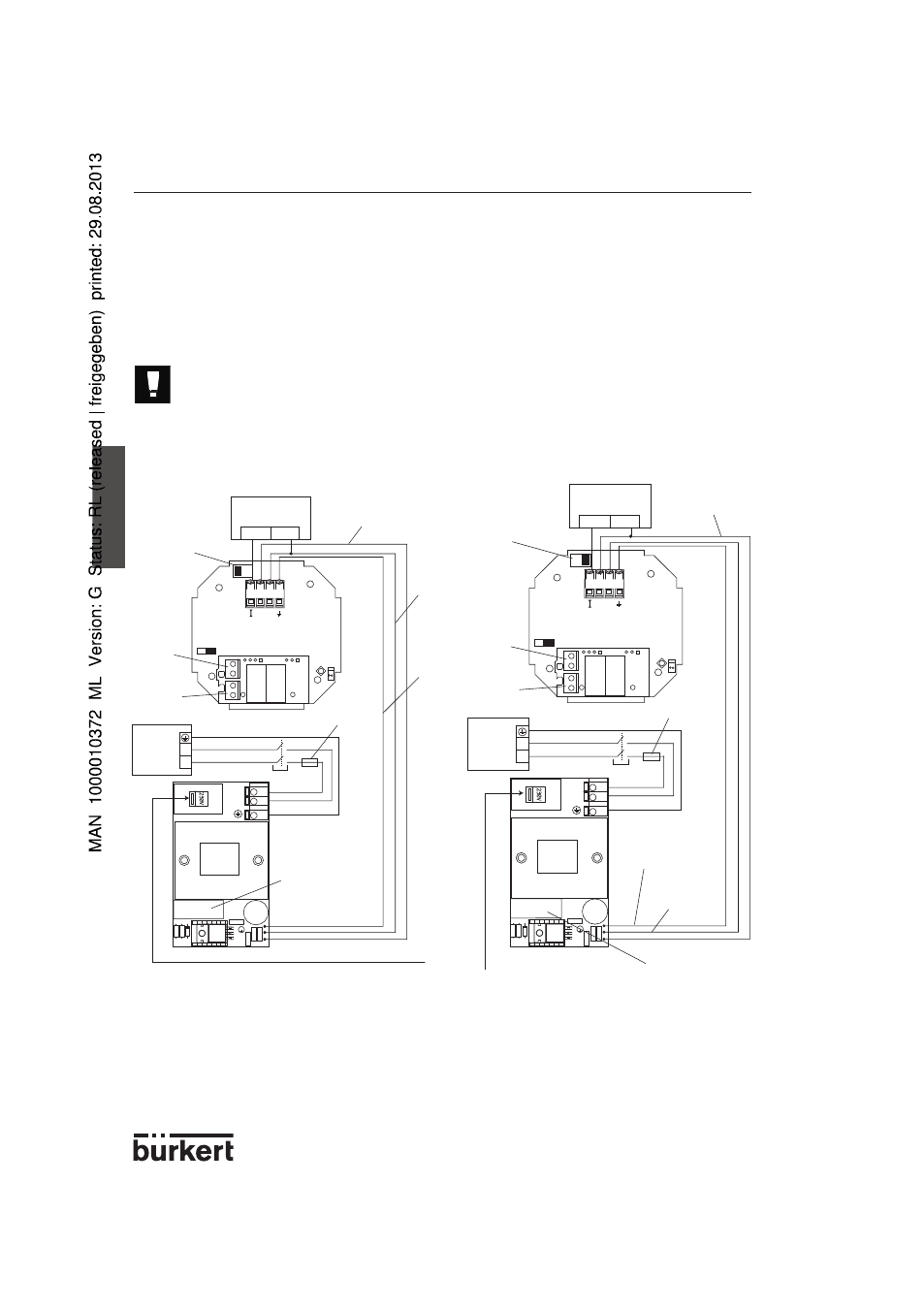

Fig. 3.8 Affectation des bornes, Position A
Fig. 3.9 Affectation des bornes, Position B
SW 2,
Position A
API / Vanne/
Positionneur 4-20 mA
API / Vanne/
Positionneur 4-20 mA
Fusible-5 A
Fusible-5 A
Schémas de câblage de la version 115/230 VAC
Dévisser les vis de fixation de la face avant, déposer le couvercle, passer les câbles par les
presse-étoupes et connecter conformément à l'un des schémas de câblage ci-dessous.
L'électronique du 8175 permet le raccordement d'un automate (API) en mode source ou
puits. La position A (Fig. 3.8) correspond à une configuration source, la position B (Fig. 3.9)
à une configuration puits.
-
Ne pas ouvrir ni câbler lorsque le transmetteur est sous tension.
-
Vérifier la position de l'interrupteur d'alimentation en fonction de la tension
115 VAC ou 230 VAC.
La connexion des relais 1 et 2 est identique à celle de la version 18-32 VDC présentée sur
la page précédente.
SW 2,
Position B
N
L1
+
-
-
+
4
3
2
1
115/230 VAC
N
L1
REL1
REL2
Interrupteur
115/230 VAC
Rouge
Noir
Fusible - 250 mA T
Rouge
Noir
Vert/jaune
Noir
Fusible - 250 mA T
