15
8175
FRANCAIS
INSTALLATION
3.4.2 VERSIONS COMPACTES DU 8175
SCHÉMAS DE CÂBLAGE DE LA VERSION 18-32 VDC AVEC PRESSE-ÉTOUPES
Dévisser les vis de fixation de la face avant, déposer le couvercle, passer les câbles par les
presse-étoupes et connecter conformément à l'un des schémas de câblage ci-dessous.
L'électronique du 8175 permet le raccordement d'un automate (API) en mode source ou
puits. La position A (Fig. 3.5) correspond à une configuration source, la position B (Fig. 3.6)
à une configuration puits.

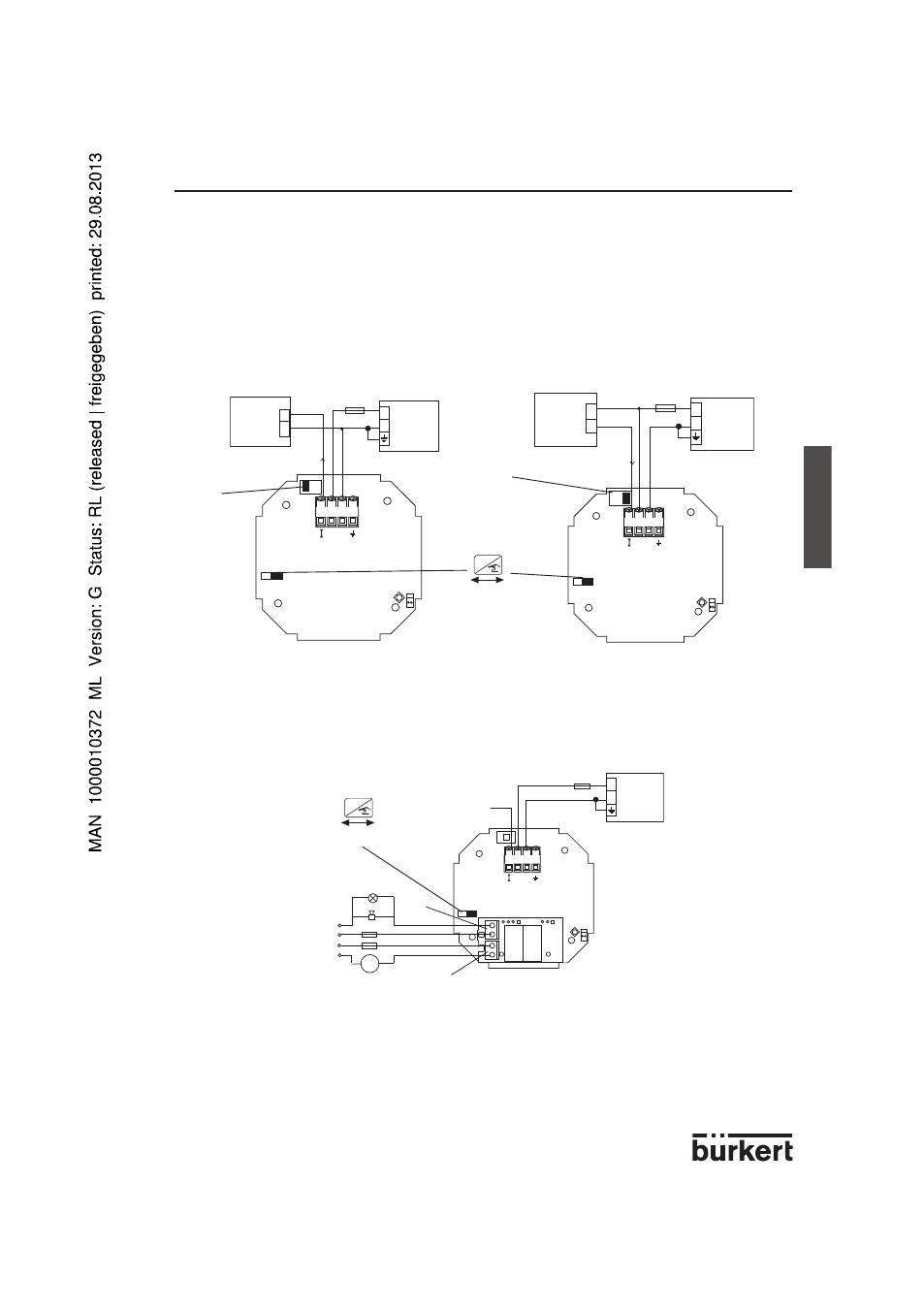

Fig. 3.5 Affectation des bornes, Position A Fig. 3.6 Affectation des bornes, Position B
8175 VERSION COMPACTE, CONNEXION DES RELAIS
Le raccordement de cette version est réalisé via deux presse-étoupes. Dévisser les vis de
fixation de la face avant, déposer le couvercle, passer les câbles par les presse-étoupes et
connecter selon le schéma d'affectation des bornes ci-dessous (Fig. 3.7).
- L'appareil se connecte facilement à un API. Le raccordement est indépendant du type
d'automate.
- La touche 'Enter‘ peut être verrouillée par commutation ver sla gauche de SW1 pour
éviter l'accès accidentel ou non autorisé à la programmation.
API /
Vanne ou
positionneur
SW 2,
Position A
SW 2,
Position B
Fig. 3.7 Affectation des bornes des relais
API /
Vanne ou
positionneur
4-20 mA
+
-
18-32 VDC
+
-
250 mA
I
- +
4 3 2 1
(*)
4-20 mA
+
-
18-32 VDC
250 mA
I
- +
4 3 2 1
+
-
(*)
ENTER
Déverrouillé Verrouillé
ENTER
Déverrouillé Verrouillé
SW 1
SW 1
OU
(*) Si une mise à la terre
directe est impossible, insérer
un condensateur de
100-nF/50 V entre la borne
négative de l'alimentation et
la terre.
4-20 mA
18-32 VDC
250 mA
3A
m
24VDC
115/230 VAC 3A
- +
4 3 2 1
REL1
REL2
+
-
(*)
