18
FRANCAIS
8175
INSTALLATION
4-20 mA
18-32 VDC
250 mA
3A
m
24VDC
115/230 VAC
3A
-
+
4
3
2
1
REL1
REL2
+
-
(*)
-
+
4
3
2
1

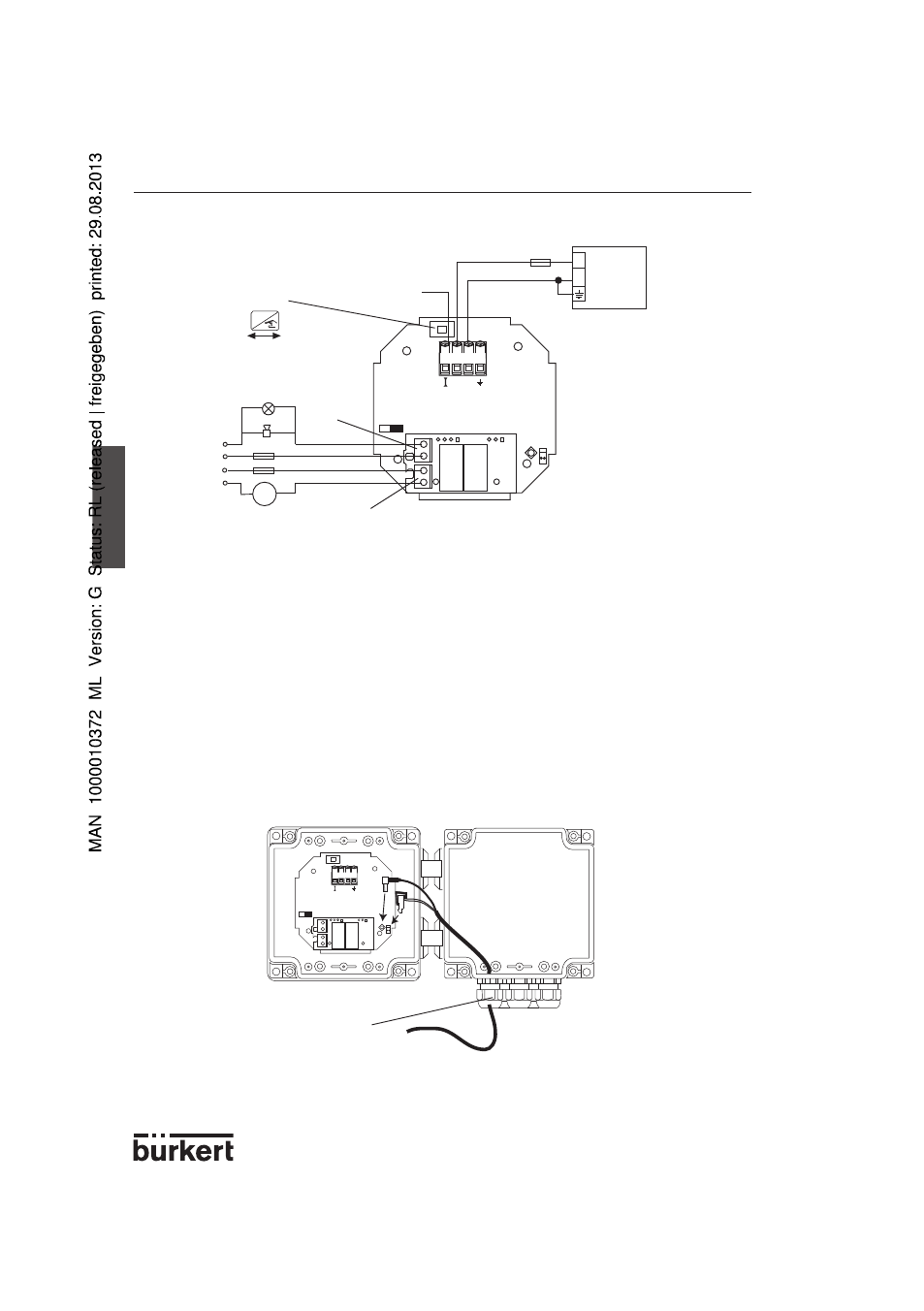

8175 VERSION ENCASTRABLE, RACCORDEMENT DES RELAIS
-
L'appareil se connecte facilement à un API. Le raccordement est indépendant du type
d'automate.
-
La touche 'Enter‘ peut être verrouillée par commutation vers la gauche de SW1 pour
éviter l'accès accidentel ou non autorisé à la programmation.
Fig. 3.13 Affectation des bornes des relais
3.4.4 Version murale 18-32 VDC du 8175
RACCORDEMENT DU CAPTEUR 8170
-
Soulever le couvercle après avoir desserré les vis de la face avant.
-
Remplacer l'un des presse-étoupes du boîtier par celui intégré au câble de la sonde.
-
Connecter les câbles, coaxial et sonde de température Pt1000, comme indiqué sur la
figure
ci-dessous.
Presse-étoupe à retirer
Fig. 3.14 Connexion des câbles de la version murale
SW 1
ENTER
Déverrouillé
Verrouillé
OU
(*) Si une mise à la terre directe
est impossible, insérer un
condensateur de 100-nF/50 V
entre la borne négative de
l'alimentation et la terre.
