INSTALLATION
3.1 ALLGEMEINE RICHTLINIEN FÜR DIE INSTALLATION
Vor der Installation des Ultraschall-Füllstandtransmitters 8175 muß eine für ein gutes Funk-
tionieren des Geräts eindeutige Einbaulage ermittelt werden.
-
Der Füllstandtransmitter bzw. Sensor 8175 bzw. 8170 wurde für die
Füllstandmessungen in Flüssigkeiten entwickelt. Der Kunde ist dafür
verantwortlich, das Produkt zu testen, falls ein anderes Medium
gemessen werden soll, wie z.B. Pulver oder gekörnte Medien.
-
Den Ultraschall-Füllstandtransmitter oder Sensor 8175 senkrecht zum
Prozessmedium installieren.
-
Das Gerät muss immer vom Regen, von Ultraviolettbestrahlung und
elektromagnetischen Störungen geschützt werden.

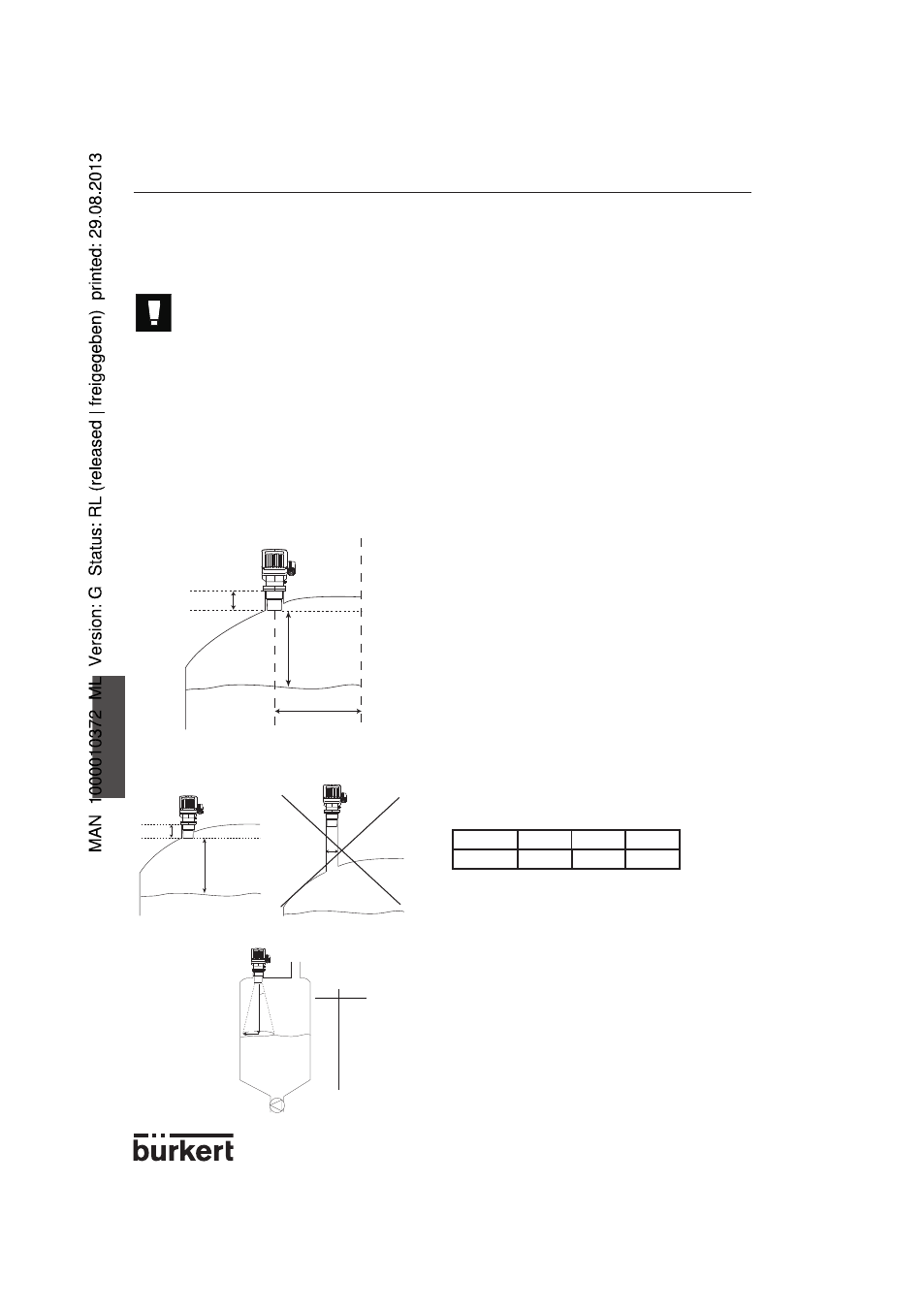

Runde oder kegelförmige Behälterdecke
Montage auf einem Schaft
Sendekegel
min. 30 cm
H
≅ R/2
Der Transmitter soll nicht in die Mitte des Dec-
kels eines runden oder kegelförmigen Behälters
installiert werden, sondern ca. 1/2 Behälterra-
dius von der Mitte.
H: siehe folgende Tabelle.
Bei einer Montage auf einem Schaft:
-
Halten Sie die max. Schaftlänge ein:
-
Vergewissern Sie sich, dass der Schaft
innen gratfrei ist.
Die Ultraschallwellen werden von der Boden-
fläche des Transmitters in einem Abstrahlwinkel
von 8° gesendet.
Entfernen Sie jeden Gegenstand innerhalb des
Sendekegels, damit keine Störechos verursacht
werden.
min. 30 cm
H
D
D
R
D (m) R (cm)
1 30
2 60
3 80
4 100
5 110
6 120
7 130
8 135
9 140
10
140
8
D [mm] 65 80 100
H [mm] 100 250 400
