Page 153: 8175 version encastrable, schémas de câblage
17
8175
FRANCAIS
INSTALLATION
-
+
4
3
2
1
3.4.3 Version encastrable 18-32 VDC du 8175
RACCORDEMENT DU CAPTEUR 8170
-
Passer le câble au travers du mur ou de l'armoire puis le fixer à l'aide du presse-étoupe.
-
Connecter les câbles, coaxial et sonde de température Pt1000, comme indiqué sur la
figure
ci-dessous.
-
Fixer tous les câbles sur la plaque de protection, à l'aide des attaches en plastique
fournies.
Pt1000
Câble coaxial
Fixer les câbles sur
la plaque à l'aide des
attaches en plastique

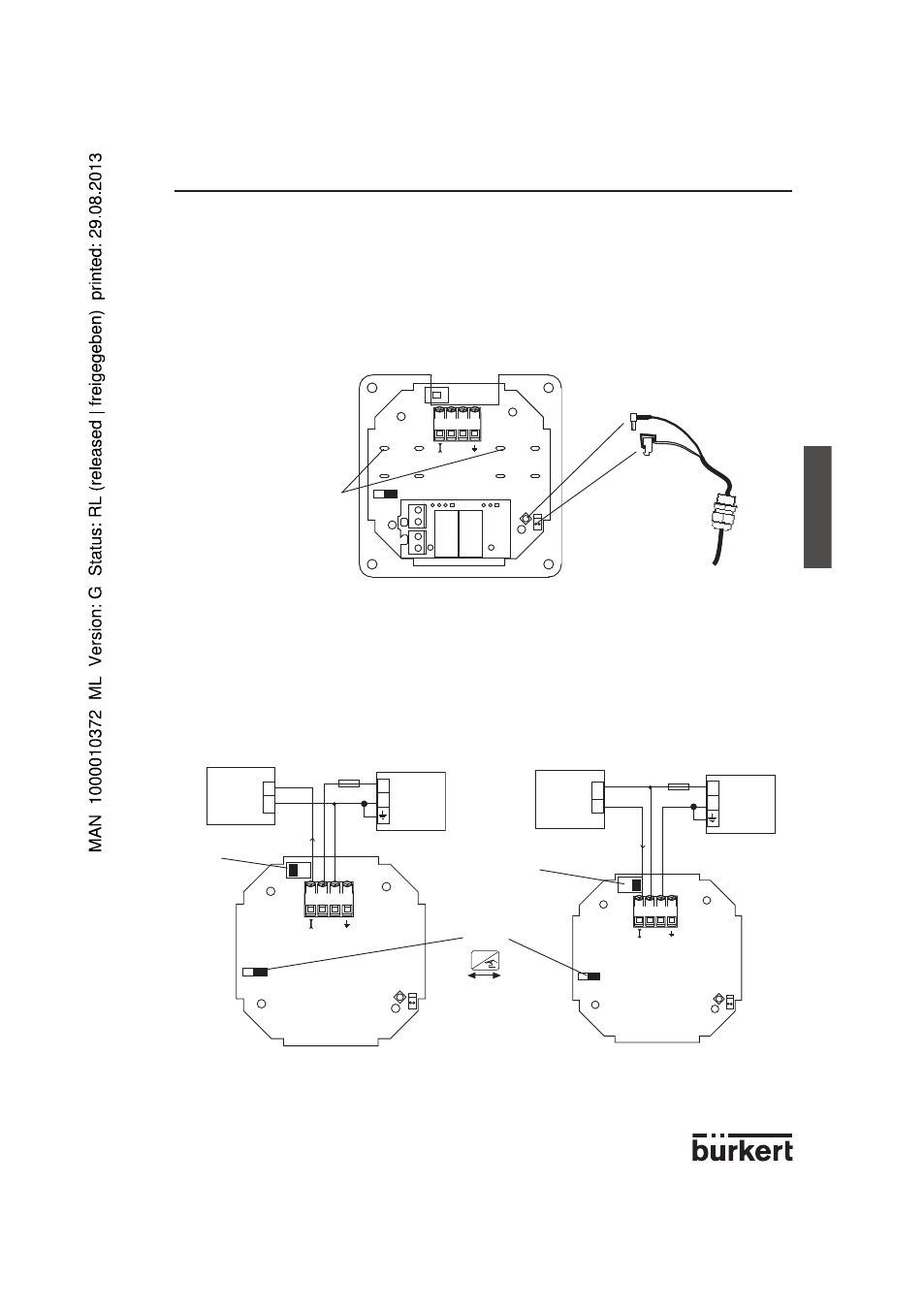

8175 VERSION ENCASTRABLE, SCHÉMAS DE CÂBLAGE
Ouvrir l'armoire et câbler selon le schéma ci-dessous.
L'électronique du 8175 permet le raccordement d'un automate (API) en mode source ou
puits.
La position A (Fig. 3.11) correspond à une configuration source, la position B (Fig. 3.12) à
une configuration puits.
Fig. 3.11 Affectation des bornes, Position A
Fig. 3.12 Affectation des bornes, Position B
Fig. 3.10 Connexion des câbles de la version encastrable
API /
Vanne ou
positionneur
SW 2,
Position B
API /
Vanne ou
positionneur
4-20 mA
+
-
18-32 VDC
+
-
250 mA
I
-
+
4
3
2
1
(*)
4-20 mA
+
-
18-32 VDC
250 mA
I
-
+
4
3
2
1
+
-
(*)
ENTER
SW 1
Déverrouillé
Verrouillé
(*) Si une mise à la terre directe est impossible, insérer un condensateur de 100-nF/50 V entre la borne négative de
l'alimentation et la terre.
SW 2,
Position A
