INSTALLATION
3.5 ANSCHLUSS-BEISPIELE

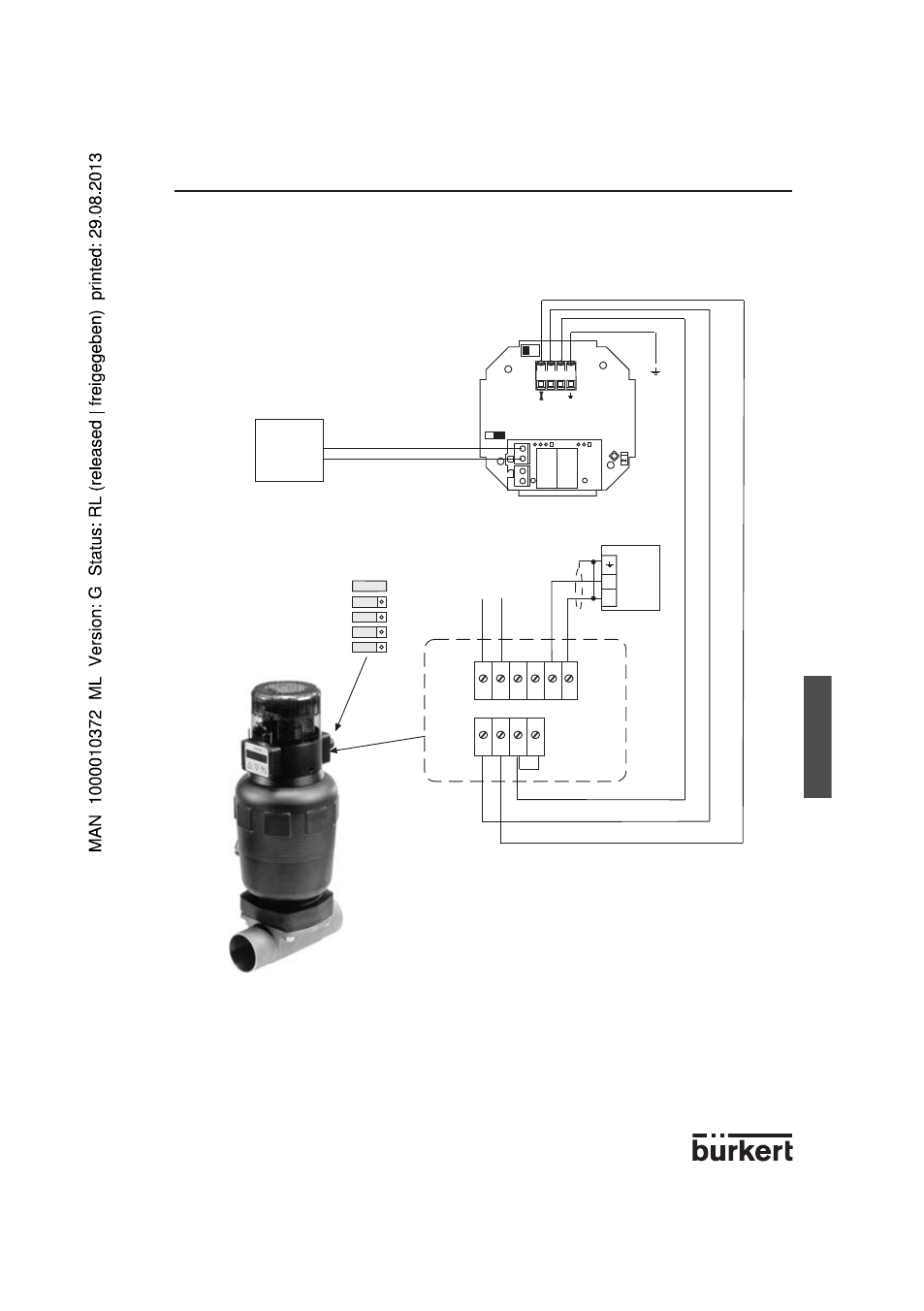

Anschluss-Beispiel zwischen dem Füllstandtransmitter 8175 und dem auf ein
Membranventil 2031 montierten Top Control 8630.
PNEUMATISCHE FÜLLSTANDREGELUNG
Jumper
24 V=
+
-
Setpoint + Setpoint -
9 10 7 8
6 5 3 4 1 2
+ + -- + + -- + + --
- +
4 3 2 1
(*)
SPS
(*) Ist keine direkte Erdung möglich, schließen Sie
einen 100-nF/50 V-Kondensator zwischen dem
negativen Anschluss der Versorgungsquelle und der
Erde an.
