INSTALLATION
- +
4 3 2 1
3.4.3 8175 Schaltschrank-Ausführung, 18-32 VDC
ANSCHLIESSEN DES SENSORS 8170
-
Das Kabel durch die Wand oder den Schaltschrank führen und mit Verschraubung
befestigen.
-
Koaxkabel und PT1000-Temperaturwächter gemäß folgender Abbildung anschließen.
-
Die Kabel mittels der gelieferten Kunststoffbefestigungen auf die Platine befestigen.
PT1000
Koaxkabel
Die Kabel mittels der
gelieferten Kunststoff-
befestigungen auf der
Platine befestigen
8175 SCHALTSCHRANK-AUSFÜHRUNG; VERDRAHTUNG
Den Schaltschrank öffnen und Transmitter laut folgender Steckerbelegung verkabeln.
Die Elektronik im 8175 ermöglicht den Anschluss einer SPS als Quelle oder Senke.
Position A (Abb. 3.11) zeigt eine Konfiguration als Quelle und Position B (Abb. 3.12) eine
Konfiguration als Senke.
Abb. 3.11 Steckerbelegung, Position A Abb. 3.12 Steckerbelegung, Position B

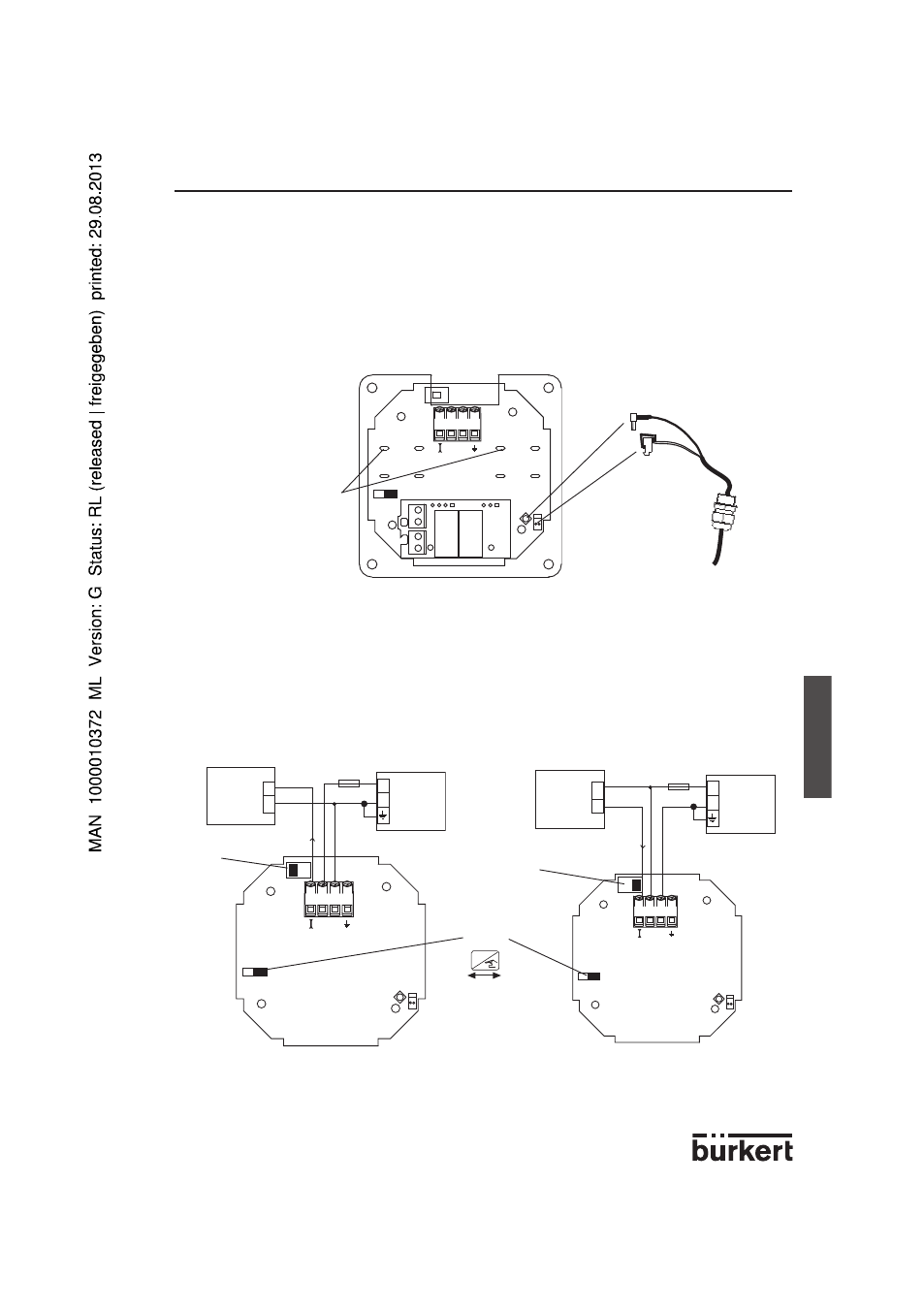

Abb. 3.10 Anschließen der Kabel bei der Schaltschrank-Ausführung
SPS /
Ventil oder
Positioner
SW 2,
Position B
SPS /
Ventil oder
Positioner
4-20 mA
+
-
18-32 VDC
+
-
250 mA
I
- +
4 3 2 1
(*)
4-20 mA
+
-
18-32 VDC
250 mA
I
- +
4 3 2 1
+
-
(*)
ENTER
SW 1
nicht gesperrt gesperrt
(*) Ist keine direkte Erdung möglich, schließen Sie einen 100-nF/50 V-Kondensator zwischen dem negativen
Anschluss der Versorgungsquelle und der Erde an.
SW 2,
Position A
