3.4.2 8175 KOMPAKTE AUSFÜHRUNG
VERDRAHTUNG DER AUSFÜHRUNG 18-32 VDC MIT KABELVERSCHRAUBUNG
Die Schrauben aus der Frontanzeige herausdrehen und den Deckel abnehmen.
Anschließend das Kabel durch die Kabelführung ziehen und es lt. Anschlußplänen anklem-
men.
Die Elektronik im 8175 ermöglicht den Anschluß einer SPS als Quelle oder Senke. Position
A (Abb. 3.5) zeigt eine Konfiguration als Quelle und Position B (Abb. 3.6) eine Konfigura-
tion als Senke.

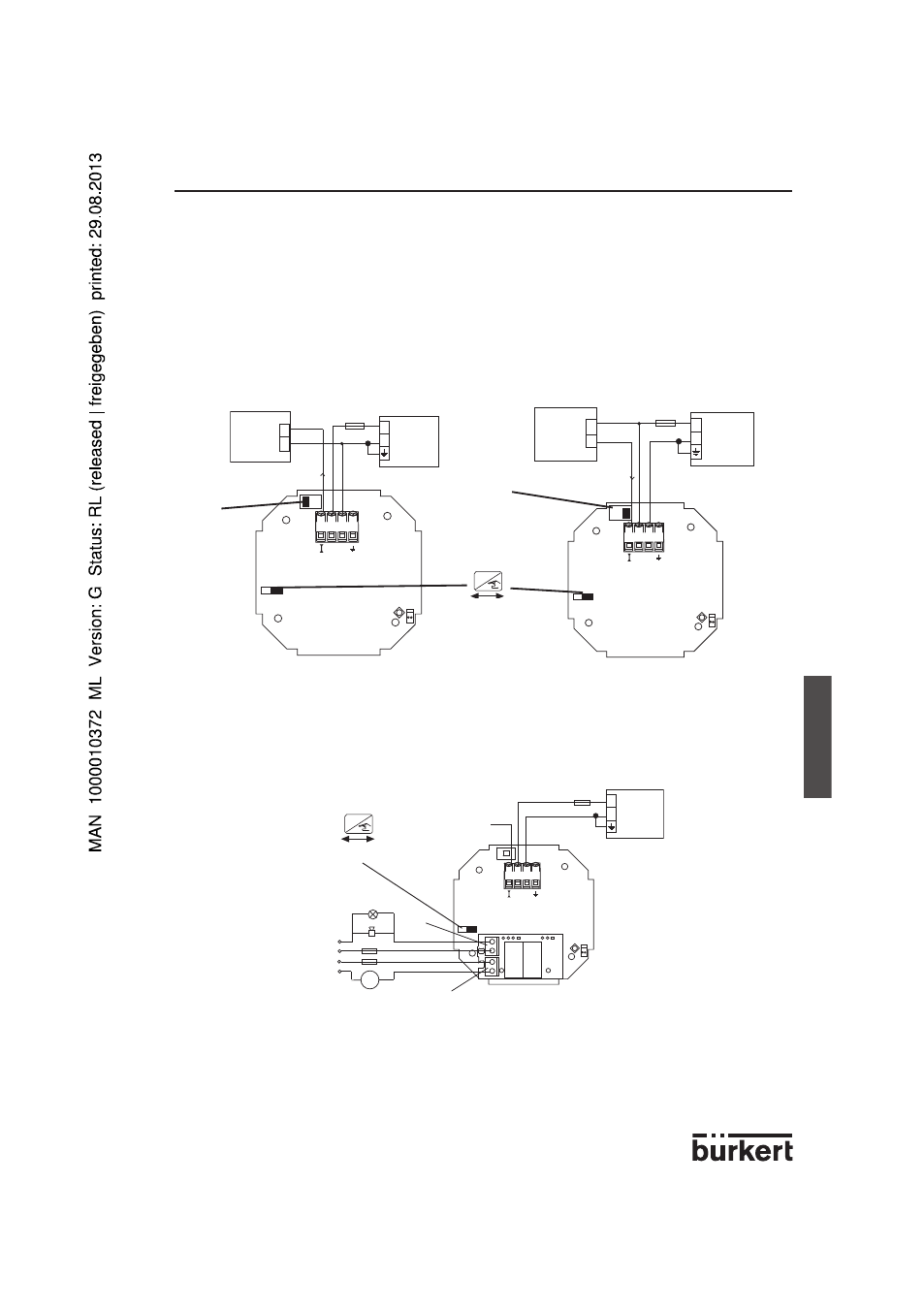

Abb. 3.5 Steckerbelegung, Position A Abb. 3.6 Steckerbelegung, Position B
8175 KOMPAKTE AUSFÜHRUNG, RELAIS-ANSCHLÜSSE
Die elektrische Verkabelung erfolgt über 2 Kabelverschraubungen. Die Schrauben aus der
Frontanzeige herausdrehen und den Deckel abnehmen. Anschließend die Kabel durch die
Kabelführung ziehen und es lt. Anschlussplan anklemmen (Abb. 3.7).
-
Das Gerät kann unabhängig von der jeweiligen Version einfach an eine SPS
angeschlossen werden.
-
Die ‘Enter‘-Taste kann gesperrt werden, indem der Schalter SW 1 nach links geschoben
wird, um unbeabsichtigten bzw. unerlaubten Zugriff zu verhindern.
SPS /
Ventil oder
Positioner
SW 2,
Position A
SW 2,
Position B
Abb. 3.7 Anschlussplan für Relais
SPS /
Ventil oder
Positioner
4-20 mA
+
-
18-32 VDC
+
-
250 mA
I
- +
4 3 2 1
(*)
4-20 mA
+
-
18-32 VDC
250 mA
I
- +
4 3 2 1
+
-
(*)
ENTER
nicht gesperrt gesperrt
ENTER
nicht gesperrt gesperrt
SW 1
SW 1
oder
(*) Ist keine direkte Erdung
möglich, schließen Sie
einen 100-nF / 50 V-
Kondensator zwischen dem
negativen Anschluss der
Versorgungsquelle und der
Erde an.
4-20 mA
18-32 VDC
250 mA
3A
m
24VDC
115/230 VAC 3A
- +
4 3 2 1
REL1
REL2
+
-
(*)
