8175
FRANCAIS
PROGRAMMATION
C
ENTER
0......9
X
0......9
X
Y
Z
0......9
ENTER
0......9
ENTER
0......9
ENTER
0......9
ENTER
ENTER
ENTER
CYL.VER
CUBE
SPHERE
MANUEL
SPECIAL
VALID O
VALID N
COURANT
COURANT
-

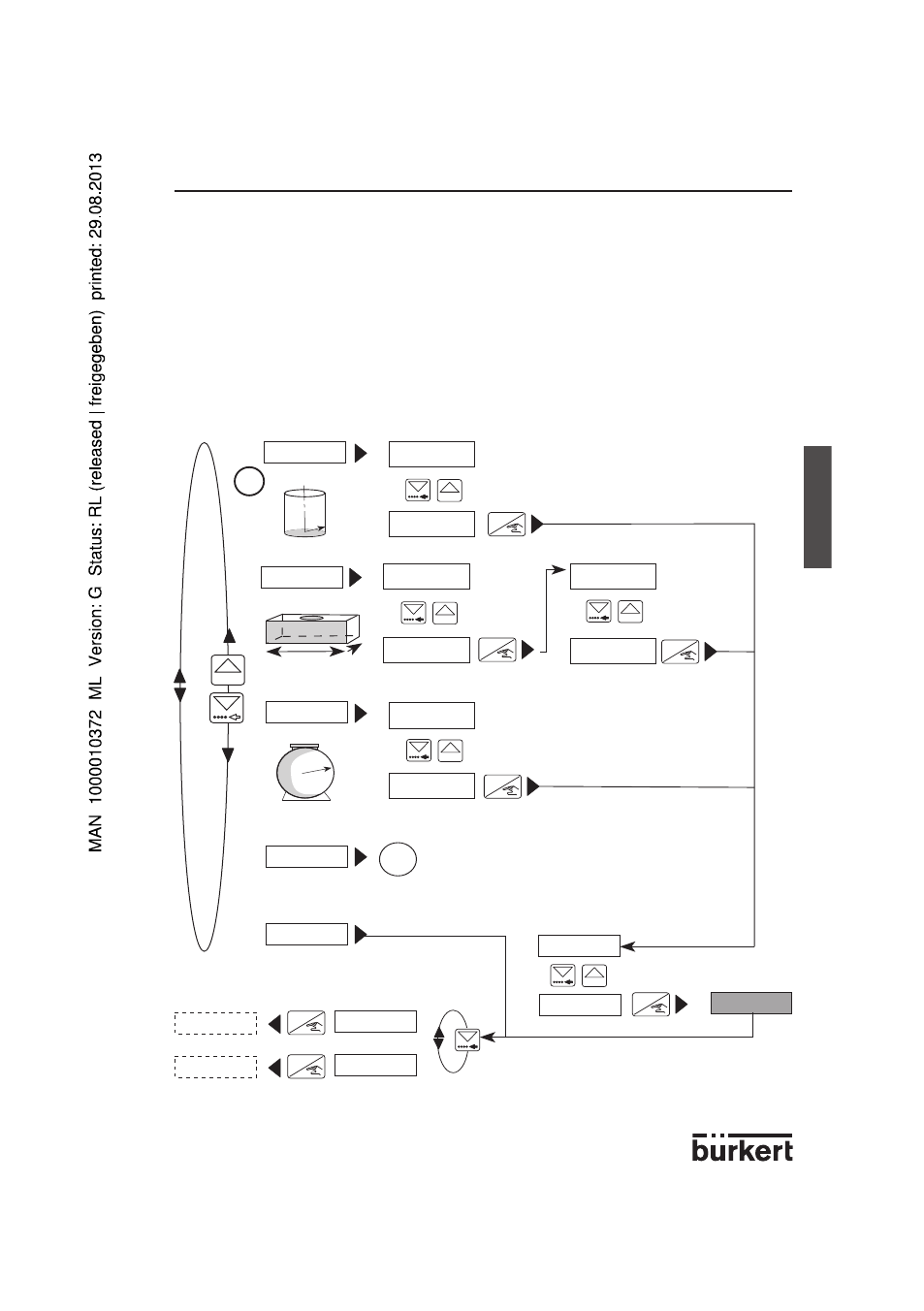

Le schéma ci-dessous indique les différentes options disponibles et les données
nécessaires, sachant que :
X = Rayon
Y = Longueur
Z = Largeur
.
-
Saisir les dimensions du réservoir, puis indiquer le volume présent actuellement dans le
réservoir ou la cuve : le transmetteur mesure automatiquement la distance et affiche la
valeur.
-
S'il s'agit d'un cylindre horizontal, calculer préalablement les valeurs en utilisant la table
de correspondance du § 6.2. Puis effectuer la procédure décrite en D.
D
X=00.00
X=01.20
Y=00.00
Y=01.30
Z=00.00
Z=01.65
X=00.00
X=01.65
0000 L
0000 L
1.36 M
Ces valeurs doivent être en mètres ou en
pieds (voir § 4.4.2)
