9
D

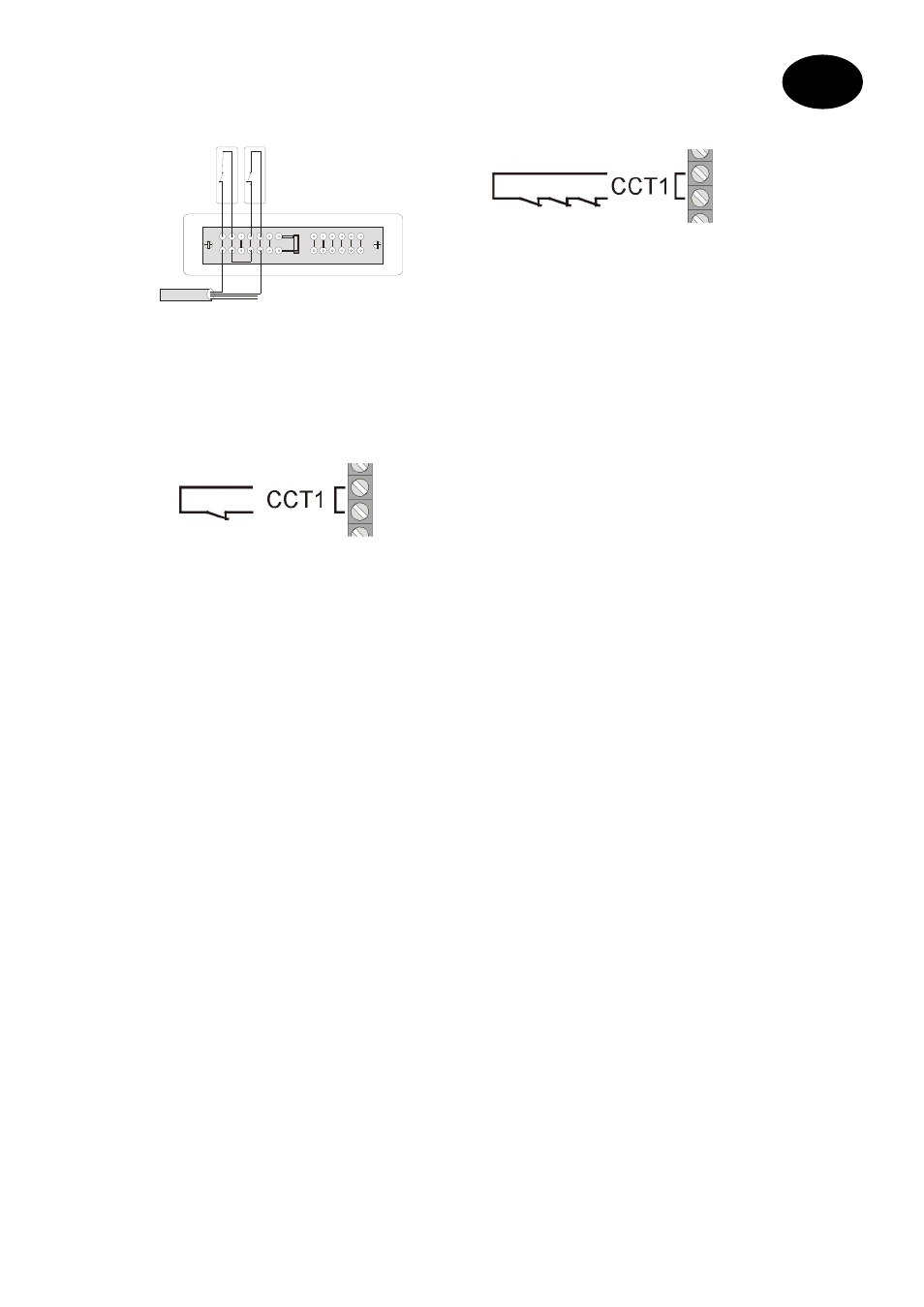

Im untenstehenden Bild erhalten Sie eine Übersicht über
die richtige Verwendung von Lötverteilern beim Anschluss
von mehreren Meldern auf einer Alarmzone:
Wie bereits angesprochen, wertet die Alarmzentrale die
Alarmzonen über den vorhandenen Stromfluss aus. Die
meisten in der Alarmtechnik verwendeten Melder sind
Öffnerkontakte, d.h. die Melder unterbrechen bei Alarm
den Stromfluss auf der Alarmzone. Die Melder werden als
Öffner, oder auch als NC-Melder (normally closed)
bezeichnet. und werden wie folgt angeschlossen (Die
Brücke zwischen CCT, wenn vorhanden, ist zu
entfernen):
Zum Teil ist es notwendig, mehrere Alarmkontakte in einer
Zone zusammenzuschließen. Schalten Sie hierfür die
Öffnungskontakte in einer Reihenschaltung.
Ein Anschluss von Schließerkontakten (NO-Melder,
normally open) ist an der Terxon SX nicht möglich.
Verteiler
NC-Alarmkontakt
(z.B. Öffnungsmelder)
Anschlusskabel zur Zentrale
NC-Alarmkontakte
NC-Alarmkontakt
(z.B.
Öffnungsmelder
Anschlusskabel zu Zentrale
NC-Alarmkontakte
