10.2 Bedieningselementen

De inbraakalarminstallatie is in staat, maximaal vier
bedieningselementen te gebruiken die in één BUS
aangesloten zijn.

De bedieningselementen kunnen als ring of stervormig
met de alarmcentrale verbonden worden. Sluit het
bedieningselement als volgt aan.

Naar het volgende bedieningselement/centrale

Aansluitklem:

0V

Naar het volgende bedieningselement/centrale

Aansluitklem:

12V

Naar het volgende bedieningselement/centrale

Aansluitklem: CLK (clock)
Naar het volgende bedieningselement/centrale

Aansluitklem: DATA (data)


De maximale lengte van de databus mag niet meer dan
200m bedragen. Gebruik voor de bedrading van de
bedieningselementen een snoer met een
leidingdoorsnede van min. 0,22mm

2

.


Bovendien kunnen de volgende elementen op de
bedieningselementen aangesloten worden:

ET: Een toets voor het handmatig beëindigen van de
uitgangsvertragingstijd. Het contact is als normally
open (NO) geschakeld en moet voor het activeren
gesloten worden.


EXT. TAMPER: Een aanvullende ingang op het
bedieningselement waarop een extern
sabotagecontact (NC) aangesloten kan worden. Het
contact moet voor het activeren van een
sabotagealarm geopend worden.


PANIC I/P : Dze ingang heeft geen functie.


1

2

3

4

5

6

7

OPMERKING: De aansluitleidingen moeten van boven

in de klembruggen worden gestoken.

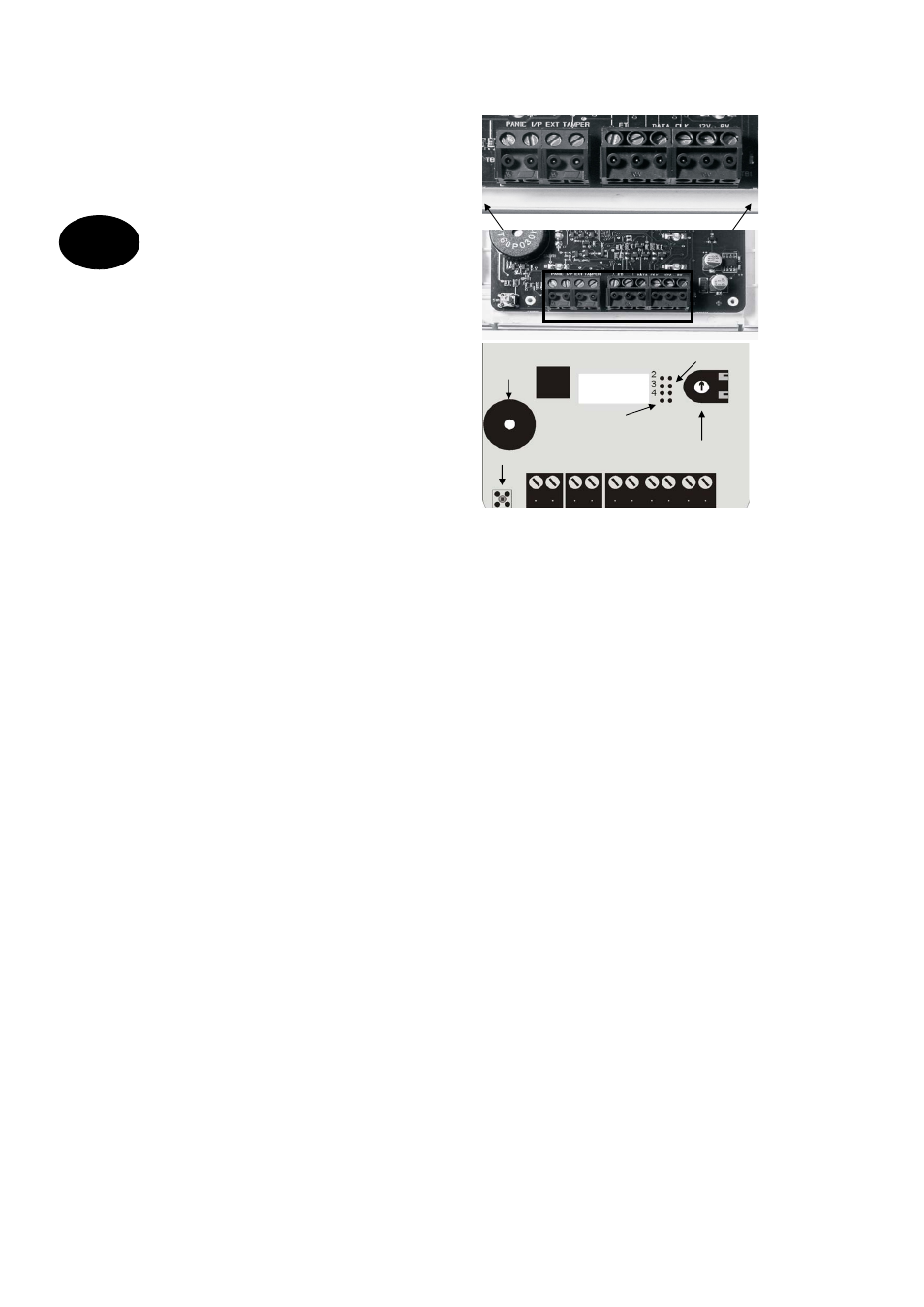

Codering van de bedieningselementen:
Bedieningselement 1: Geleiderbrug niet ingestoken
Bedieningselement 2-4: Geleiderbrug overeenkomstig op

de PIN met het nummer 2, 3 of 4
ingestoken.


Achtergrondverlichting:
Achtergrondverlichting aan:Geleiderbrug ingestoken.

codering

bedieningselementen

achtergrondverlichting


volume zoemer

sabotagecontact

zoemer

1

2

3
4

7

6

5
