15

D

10.3

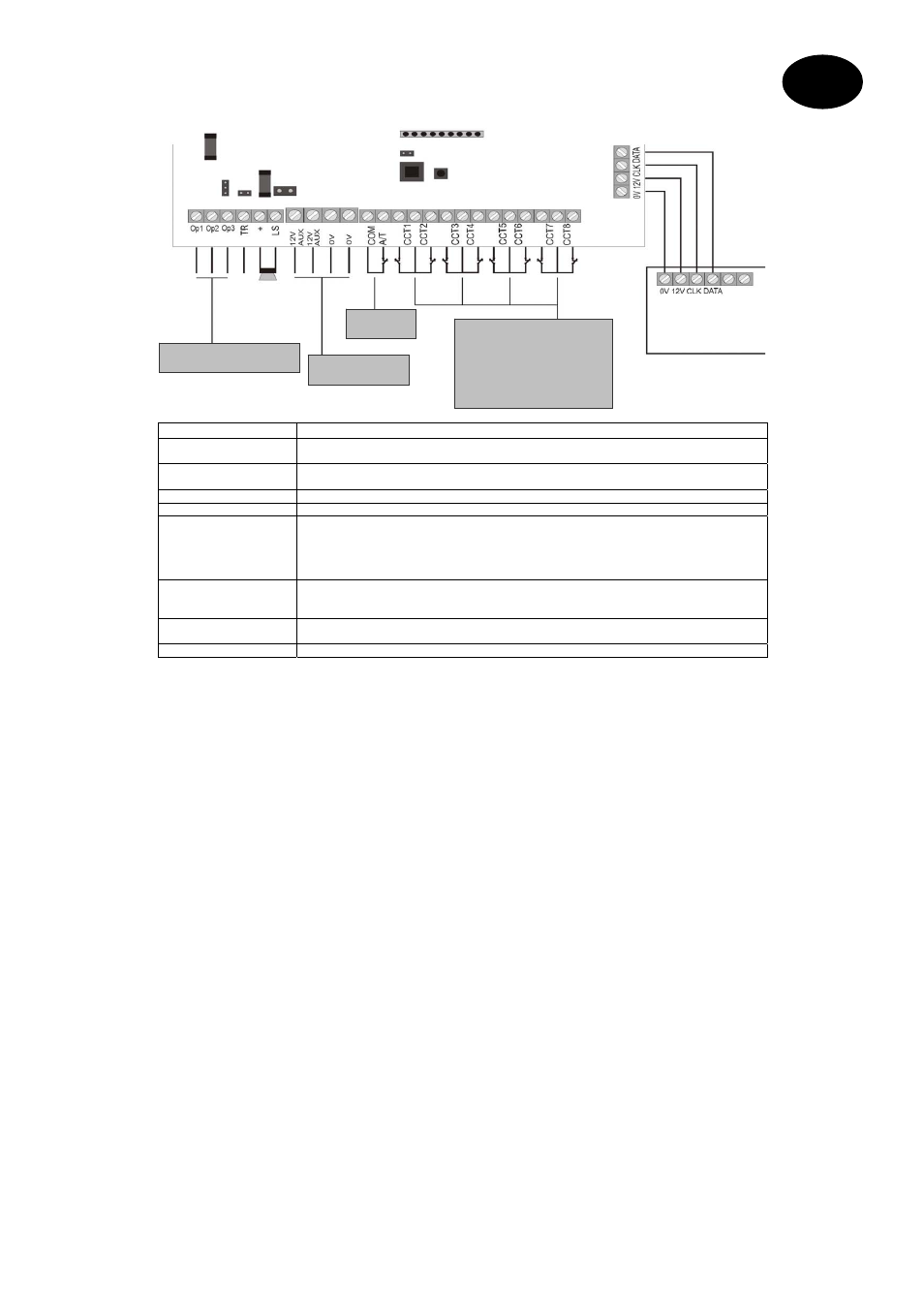

Platinenübersicht


























Anschluss Bedeutung

AC Netzteilanschluss
(AC IN)

Anschluss vom 230V Netzteil

Kick Start Brücke (KS)

Verbinden Sie die beiden Kontakte dieser Klemmbrücke, wenn Sie die Alarmzentrale ohne
230V Spannungsversorgung starten möchten.

Batterieanschluss ( + - )

Anschlussstecker von der Notstromversorgung (7Ah Notstromakku)

COMMS-Schnittstelle

Anschluss der zusätzlichen Transistorausgänge

Reset Brücke (NVM RST) Verbinden Sie die beiden Kontakte dieser Klemmbrücke, wenn Sie die Alarmzentrale

(inklusive der Codes) zurücksetzen möchten.
VORGEHENSWEISE: Trennen Sie die Spannung (Netz + Batterie) vom System. Jetzt
schließen Sie die NVM-Brücke kurz und legen Sie Spannung wieder an, bis der
Signalton des Bedienteils ertönt.

Sicherungen
(BAT F-2A / 12VAUX F-
1A)

Ersetzen Sie die Sicherungen immer durch Sicherungen des gleichen Typs. Achten Sie
darauf, dass die Sicherungshalter stets einen guten Kontakt zu Sicherung haben, da es sonst
zu Störungen kommt.

Sabotagezone (COM /
A/T)

Sabotageeingang für externe Komponenten (Melder, Wählgeräte, etc.)
WICHTIG: Wird die Sabotagezone nicht verwendet, ist eine Drahtbrücke einzusetzen!

Sirenen Sabotage

Dieser Eingang ist bei eigenversorgten Sirenenmodellen direkt mit dem Sabotageausgang der

Programmierbarer Transistorausgang
(OP). Max. Stromaufnahme aller

12V
Spannungsversorgung für

Sabotageeingan
g für externe

Alarmzonen 1 – 8 für NC-Alarmkontakte
(z.B. Bewegungsmelder). Es können keine
NO-Kontakte angeschlossen werden.
Achten Sie darauf, die Alarmzonen mit den
entsprechenden Widerständen
abzuschließen. Es müssen je nach
Programmierung zwei unterschiedliche
Widerstände eingesetzt werden oder kein

Sir.

Sabo. Eingang

Opt

ionaler

Laut

sprecher

Bedienteil

1A AUX Sicherung
für die

2A BAT Sicherung
für die

AC
Anschluß

Kick
Star

Batterie-
anschluss

COMMS-
Schnittstel

NVM

EEPROM

Sabotagedeckelko

ntakt-
