D

1

Anschluss der 230V Netzversorgung mit Primärsicherung (T 250V 250mA).

2

230VAC / 19VAC Transformator.

3

Anschlussklemmleisten für Sirene, Blitz, progr. Ausgänge, Lautsprecher, 12VDC
Spannungsversorgung und Alarmzonen.

4

Sabotagekontakt des Alarmzentralengehäuses.

5

Anschlussklemmleiste für den Notstromakku (7Ah).

6

Anschlussklemmleiste für die Bedienteile.

7

Anschlussklemme für die zusätzlichen Transistorausgänge oder dem optionalem Relaismodul.

8

Platz für den 12V Notstromakku (7Ah) und die Verkabelung.




Hinweis zur 230 V – Verdrahtung:


Legen Sie in diesem Moment die Netzspannung noch nicht an!

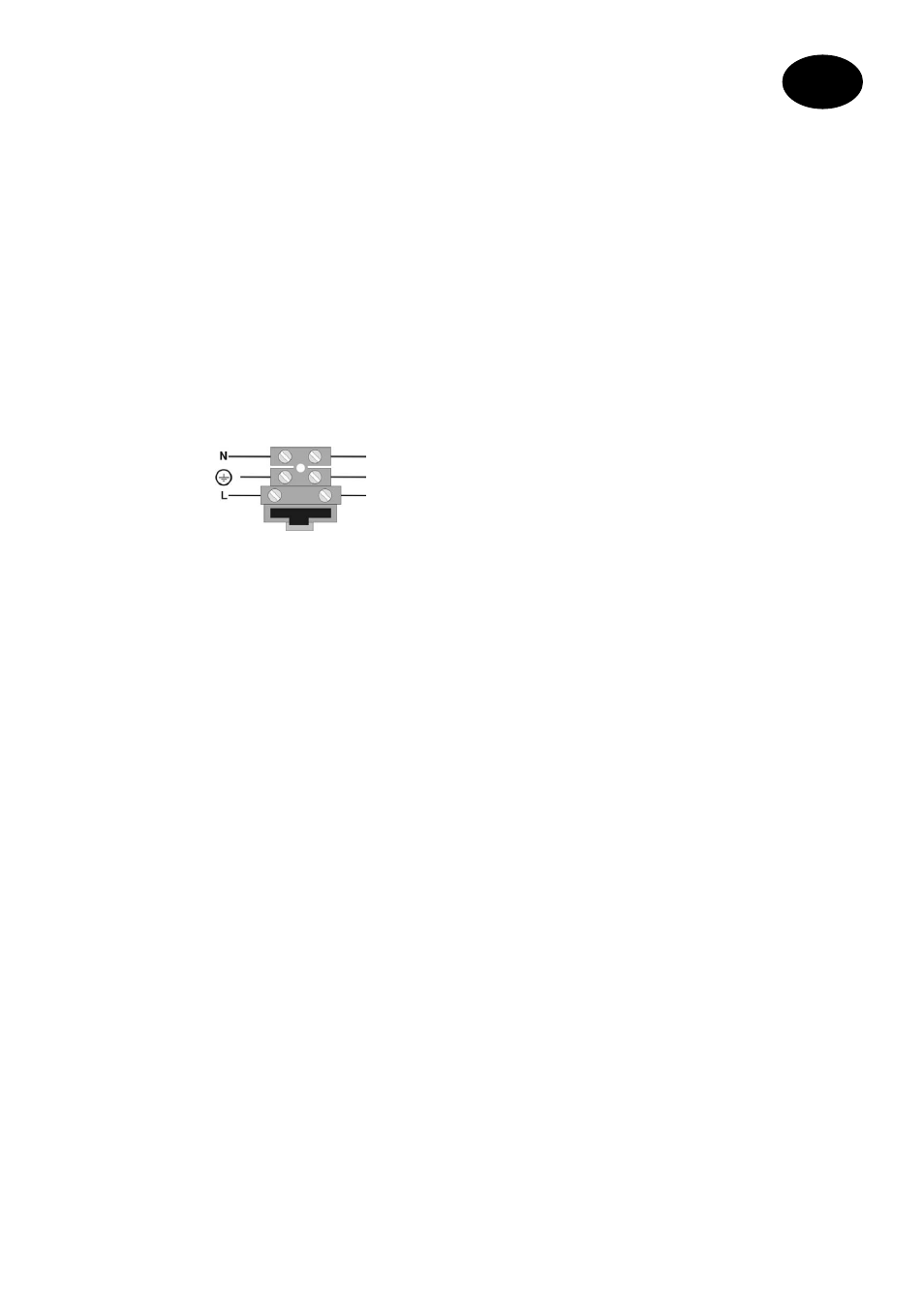

Verdrahten Sie die Anschlussklemme der Netzspannung wie folgt:




1

Nullleiter (blau)

Phase (schwarz)

Erde (grün/gelb)
