13

D

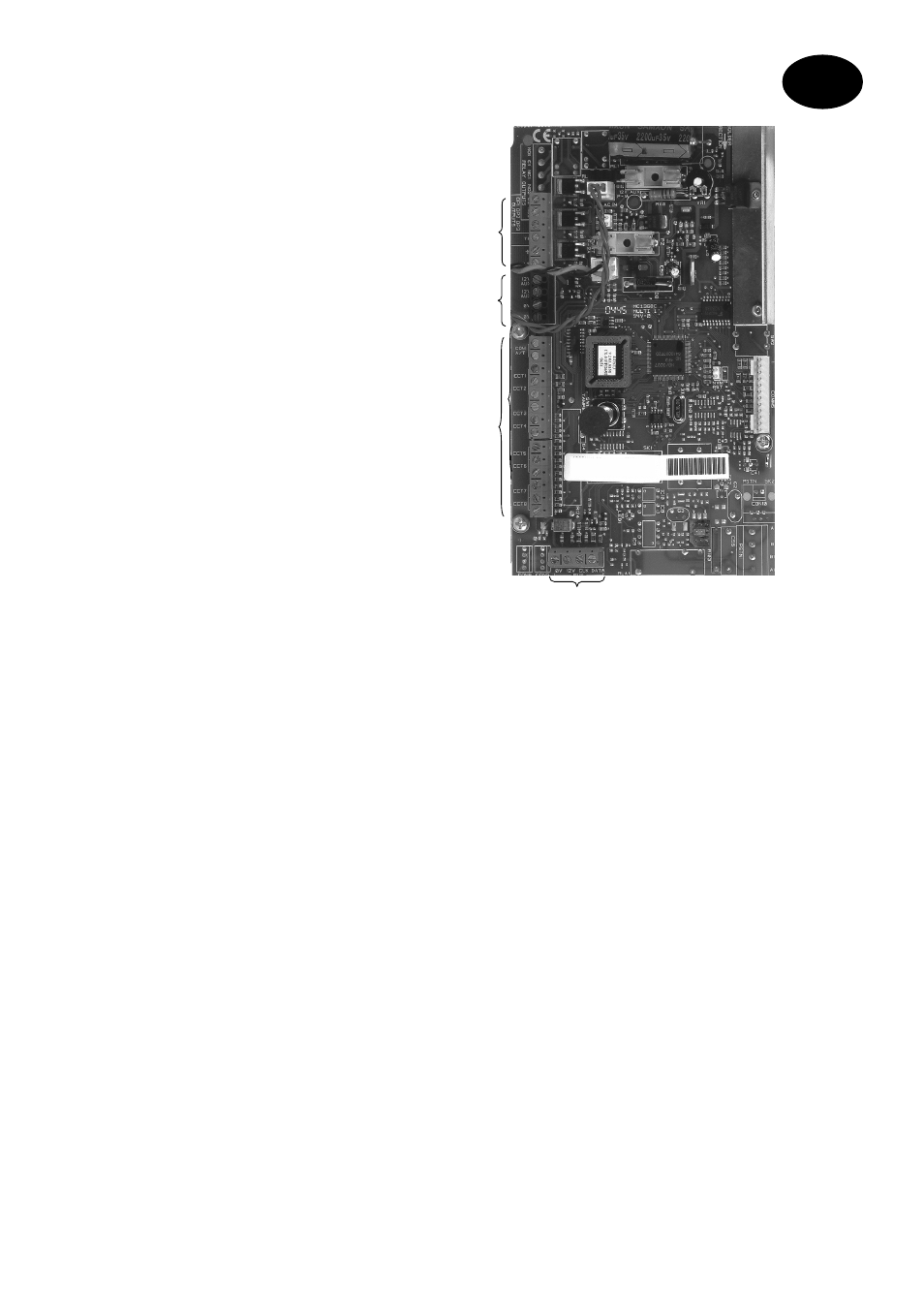

10 Hinweise zur Verdrahtung

10.1 Zentrale

Anschlussklemmleiste für die Sabotage- und Alarmzonen.


COM A/T: Anschlüsse für die Sabotagezone der Melder

CCT 1…8: Anschlüsse für die Alarmzonen 1-8

Anschlussklemmleiste für die 12V DC
Spannungsversorgung externer Geräte (z.B. Melder)


AUX:

+12V Dauerspannung für Melder

0V: 0V

Masse

Anschlussklemmleiste für Lautsprecher, progr. Ausgänge
und Sirenensabotage.


TR: Sabotageeingang für Sirene.

+ / LS:

Anschluss für den optionalen 16 Ohm
Lautsprecher zur Wiedergabe von
Systemereignissen

OP1, OP2, OP3:

Anschluss für die Open Collector-
Transistorausgänge (z.B. als
Triggersignal des Wählgerätes).
Normalzustand 12V, auf 0V schaltend.

Anschlussklemmleiste für Bedienteile


12V:

12V+ Dauerspannung

0V: 0V

Masse

Data: Datenbus
Clock: Datenbus



1

2

3

4

2

3

4

1
