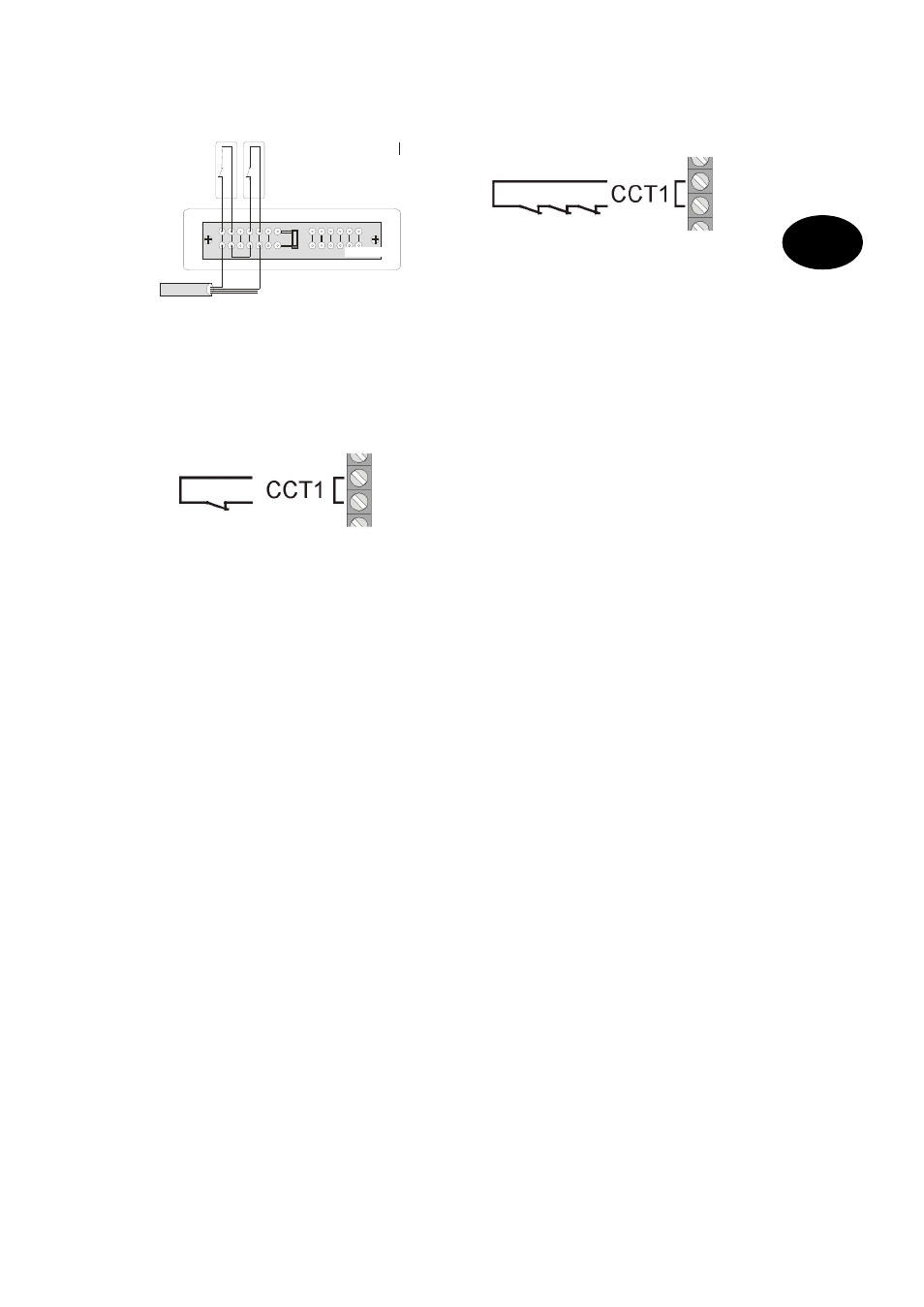

In de onderstaande afbeelding krijgt u een overzicht over
het juiste gebruik van soldeerverdelers bij het aansluiten
van meerdere melders op één alarmzone:
Zoals al besproken, analyseert de alarminstallatie de
alarmzones via de aanwezige stroomvloei. De meeste in
de alarmtechniek gebruikte melders zijn
verbreekcontacten, d.w.z. de melders onderbreken bij
alarm de alarmzone. De melders worden verbreekrelais,
of ook N.C. (normally closed) genoemd en worden als
volgt aangesloten (De brug tussen CCT moet worden
verwijderd):
Soms moeten meerdere alarmcontacten in één zone
aaneengesloten worden. Sluit de verbreekcontacten in
een serieschakeling aan.
Het aansluiten van maakcontacten, bijv. van
overvaldetectors is op deze centrale niet mogelijk.
Verteiler
NC-Alarmkontakt
(z.B. Öffnungsmelder)
Anschlusskabel zur Zentrale
NC-alarmcontacten
NC-alarmcontact
(bijv.:
i
ld )
Aansluitsnoer voor de centrale
NC-alarmcontacten
verdeler
