15

NL



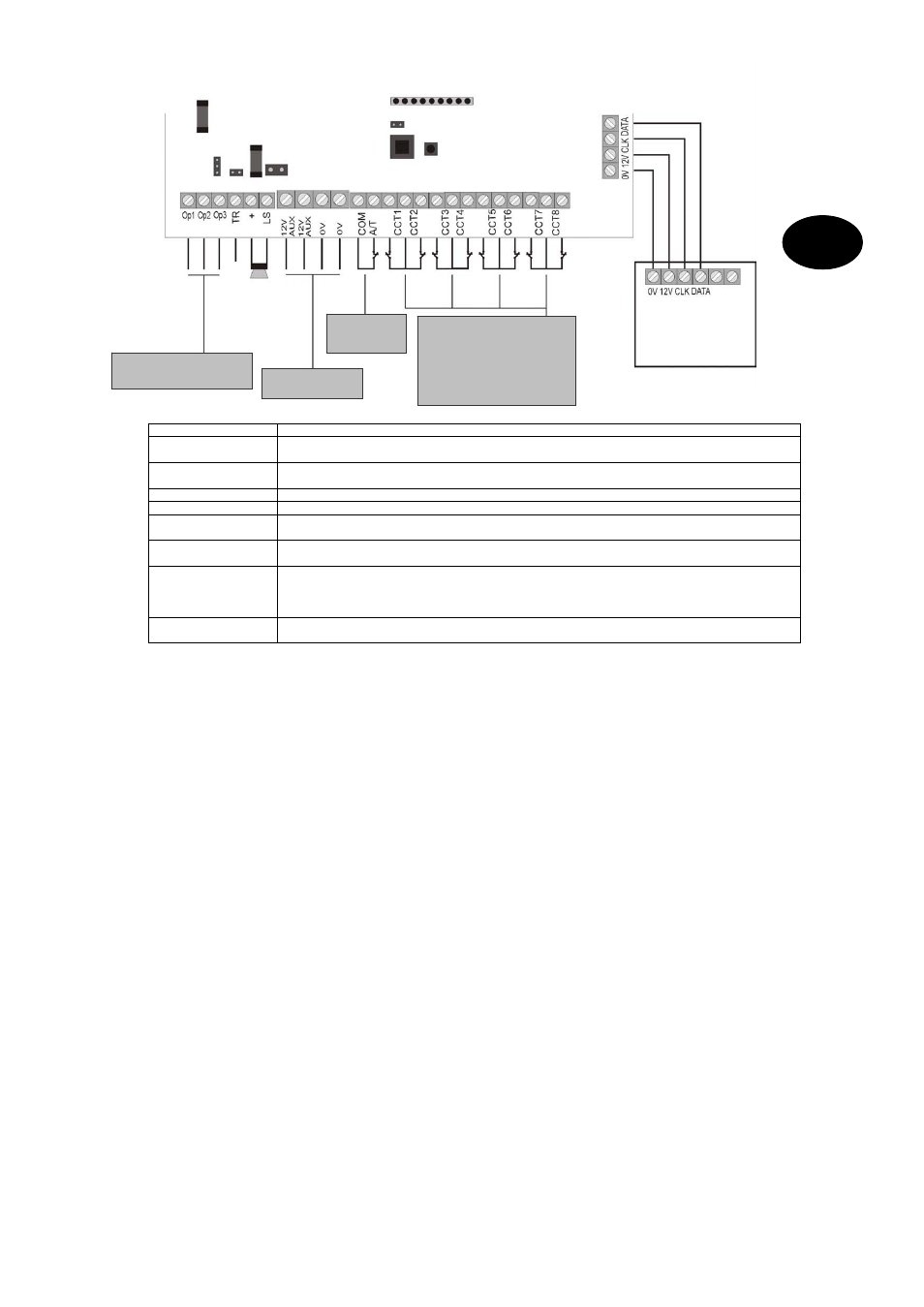

Aansluiting Betekenis
AC netadapteraansluiting
(AC IN)

Aansluiting van de 230V netadapter

Kick-start-brug (KS)

Verbind de beide contacten van deze klembrug als u de alarmcentrale zonder 230V spanningsvoeding wilt
starten.

Accu-aansluiting (+ -)

Aansluitstekker van de noodstroomvoorziening

COMMS-interface

Aansluiting van de aanvullende transistoruitgangen

NVM reset-brug (NVM
RST)

Verbind de beide contacten van deze klembrug als u de alarmcentrale wilt resetten.

Zekeringen (BAT F-2A /
12VAUX F-1A)

Vervang de zekeringen altijd door zekeringen van hetzelfde type. Let erop dat de zekeringhouders altijd
een goed contact met de zekering hebben, aangezien er anders storingen optreden.

Sirene-sabotage-ingang
(TR)

Deze ingang moet bij sirenemodellen met eigen stroomvoorziening direct met de sabotage-uitgang van de
sirene worden verbonden. Anders moet het sabotagecontact van de sirene in de lus tussen de TR-ingang
en 0V worden geplaatst. Is er geen sirene aanwezig, dan moet de TR-ingang direct met de 0V-uitgang
worden verbonden.

Optionele luidspreker
(LS)

Hier kunt u een 16 ohm luidspreker voor de interne alarmering aansluiten.

Programmeerbare transistoruitgangen
(OP). Max. stroomopname van alle
transistoruitgangen 0 5A

12V spanningsvoeding
voor componenten (bijv.

Sabotage-ingang
voor externe
componenten (bijv.

Alarmzones 1 – 8 voor NC-alarmcontacten
(bijv. IR-melder). Er kunnen geen NO-
contacten aangesloten worden. Let erop dat
u de alarmzones met de overeenkomstige
weerstanden afsluit. Er moeten al naar
gelang programmering twee verschillende
weerstanden gebruikt worden of geen
weerstand. Wordt de zone gebruikt, dan

Sir.

sabo.

ingang

Opt

ionele

luidsprekeringang

Bedieningselem

1A AUX zekering
voor de

2A BAT zekering
voor de acculading

AC aansluiting
van de

Kick
star

Accu-
aansluitin

COMMS-
interface

NVM

EEPROM

Aansluiting voor
sabotagedekselcon
