11

FR

1

Raccordement de l’alimentation secteur 230 V à fusible principal (T
250 V 250 mA).

2

Transformateur 230 V c.a. / 12 V c.c.

3

Borniers à vis de raccordement de la sirène, du flash, de la sortie
programmable, du haut-parleur, du bloc d’alimentation 12 V c.c. et des
zones d’alarme

4

Contact anti-sabotage du boîtier de la centrale d’alarme.

5

Bornier de raccordement de la pile de secours.

6

Bornier de raccordement des éléments de commande.

7

Borne de raccordement des sorties à transistor supplémentaires ou du

module transistoren option.

8

Emplacement destiné à la pile de secours 12 V (7Ah) et au câble.




Consigne de raccordement AUX 230 V


Ne pas encore mettre sous tension à ce moment-là !

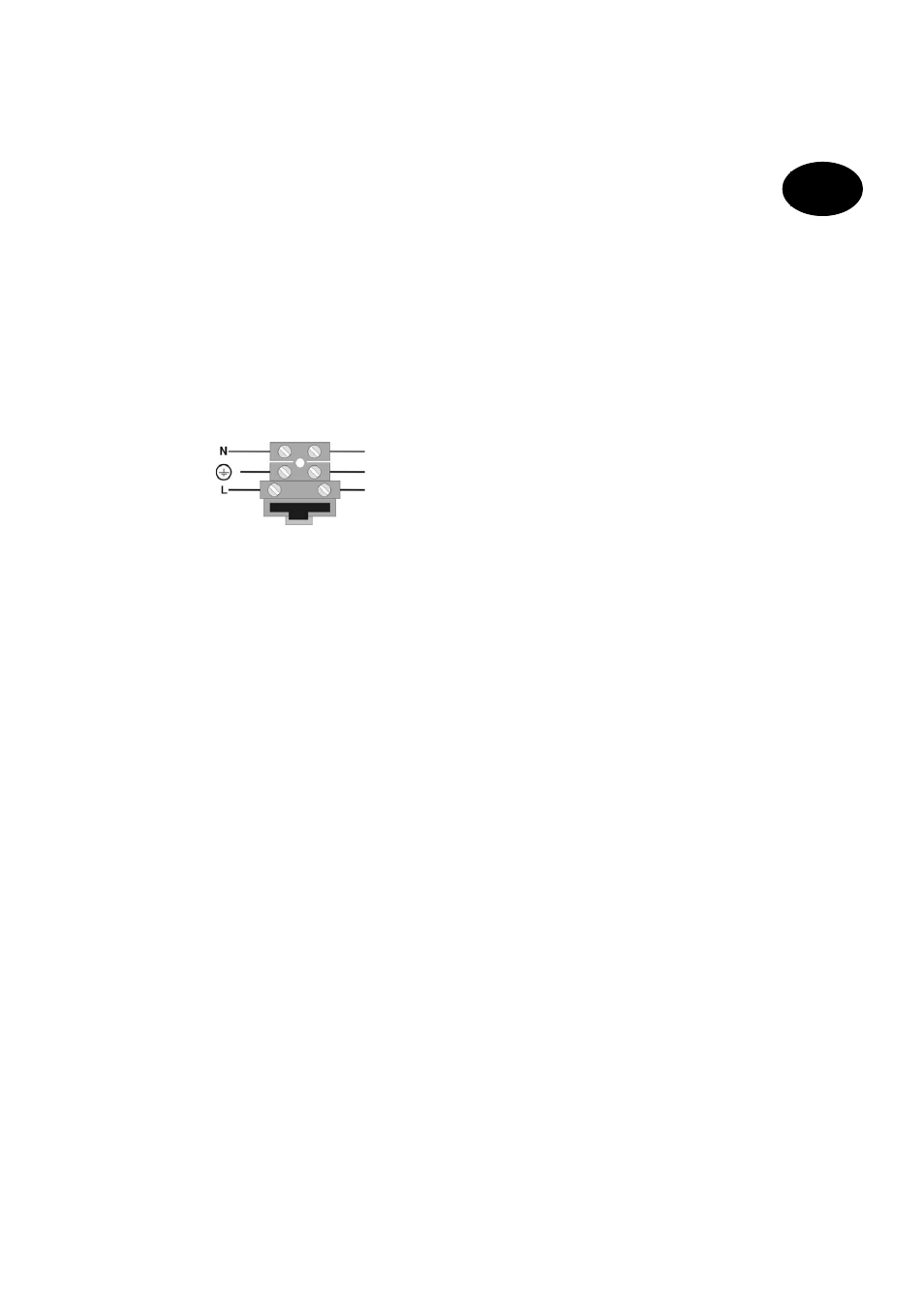

Raccorder la borne d’alimentation secteur comme suit :



Neutre (bleu)

Phase (noir)

Terre (vert/jaune)
