11
NL
1 Aansluiting van de 230V netvoeding met primaire zekering (T 250V
250mA).
2 230VAC / 12VDC transformator.
3
Aansluitstrippen voor sirene, flitslicht, progr. uitgang, luidspreker, 12VDC
spanningsvoeding en alarmzones.
4 Sabotagecontact van de behuizing van de alarmcentrale.
5 Aansluitstrip voor de noodstroomaccu.
6 Aansluitstrip voor de bediendelen.
7 Aansluitklem voor de aanvullende transistoruitgangen of de optionele
relaismodule.
8 Plaats voor de 12 V noodstroomaccu (7 Ah) en de bedrading.

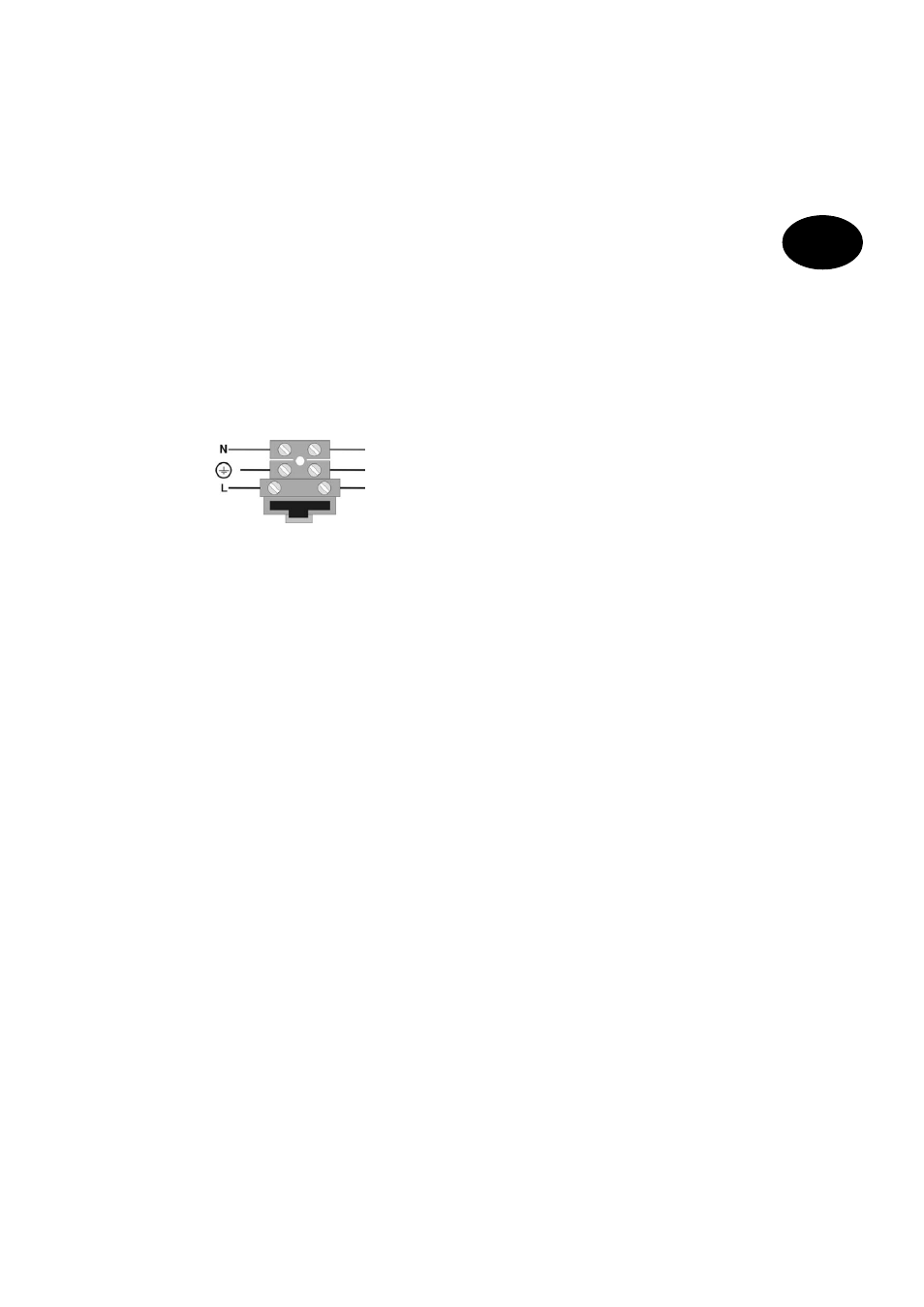

OPMERKING OVER 230V-BEDRADING
Sluit op dit moment de netspanning nog niet aan!
Bedraad de aansluitklem van de netspanning als volgt:
nulleider (blauw)
fase (zwart)
aarde
