10 Opmerkingen over de bedrading

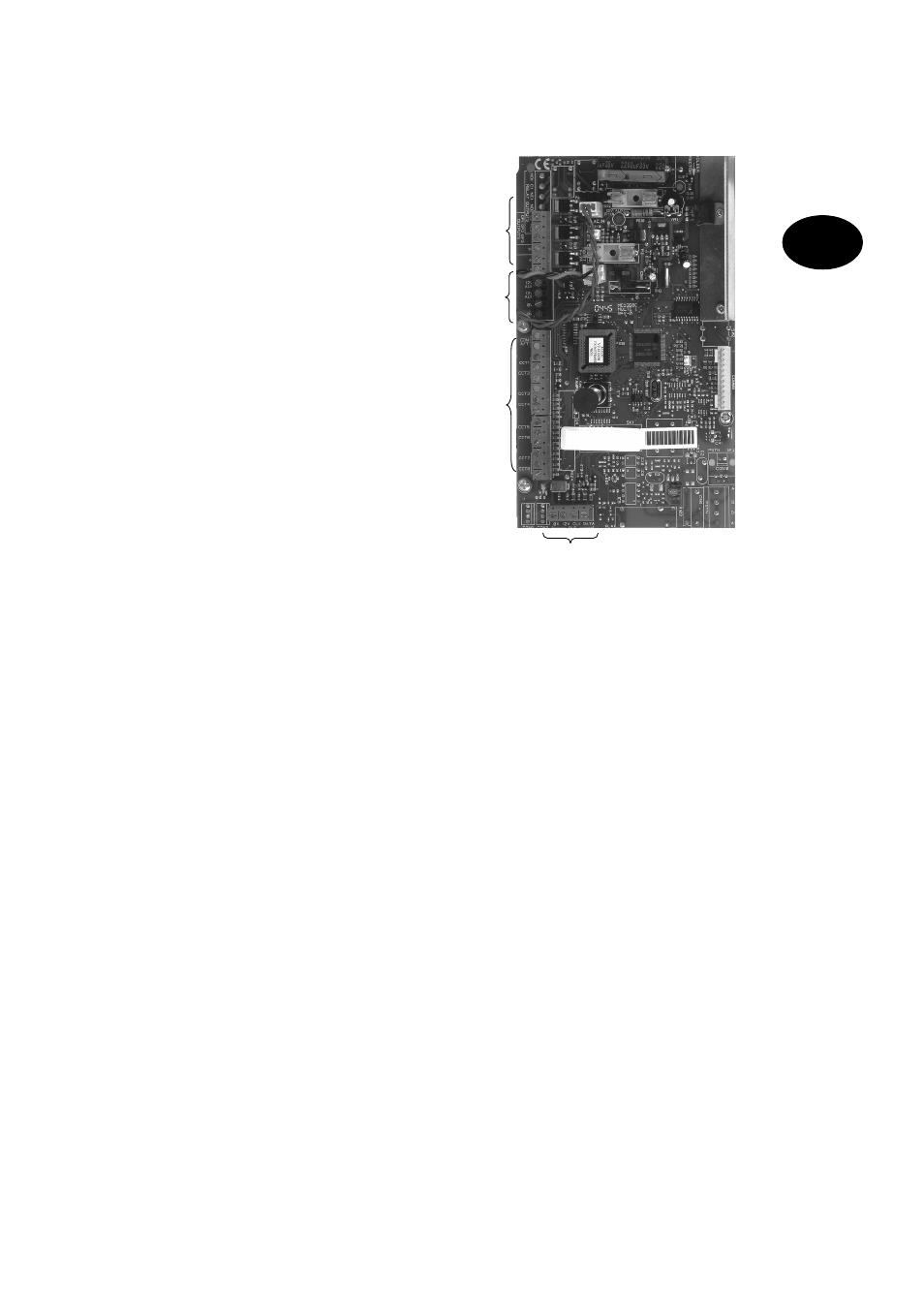

10.1 Centrale
Aansluitklemmenstrip voor de sabotage- en alarmzones.
COM A/T: Aansluitingen voor de sabotage van de melders
CCT 1…8: Aansluitingen voor de alarmzones 1-8
Aansluitklemmenstrip voor de 12V DC spanningsvoeding
van externe apparaten (bijv. melders).
AUX: +12V duurspanning voor melders
0V: 0V massa
Aansluitklemmenstrip voor luidspreker, progr. uitgangen en
sirenesabotage.
TR: sabotage-ingang voor sirene
+ / LS: Aansluiting voor de optionele 16 ohm
luidspreker
OP1, OP2, OP3: Aansluiting voor de open collector-
transistoruitgang (bijv. als triggersignaal
van de kiezer)
Aansluitklemmenstrip voor
bedieningselementen
12V:
12V+ duurspanning
0V: 0V massa
Data: Databus
Clock: Databus
