10 Consignes de raccordement

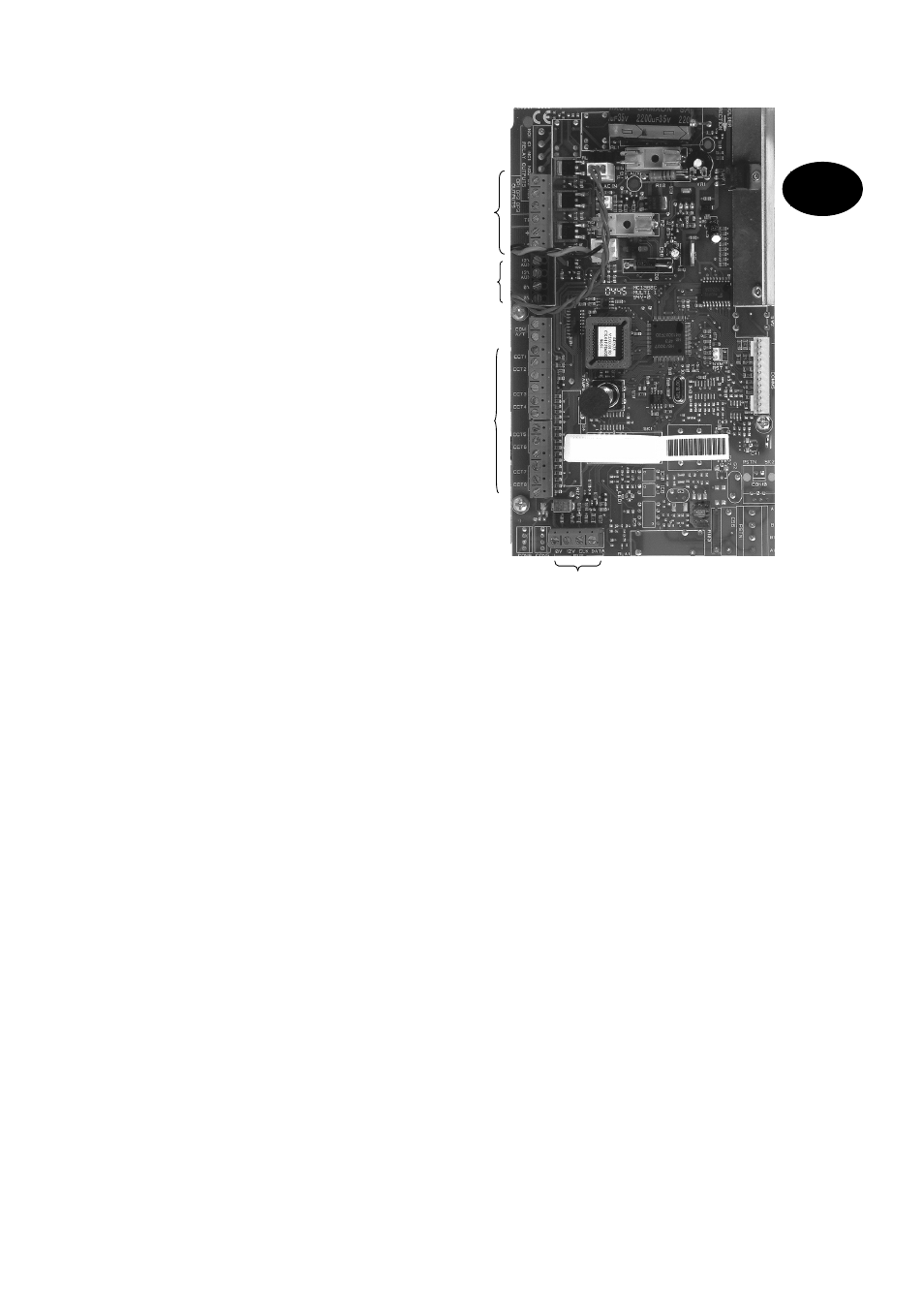

10.1 Centrale


Bornier de raccordement de l’alarme anti-sabotage et des
zones d’alarme.


COM A/T : raccordements anti-sabotage des détecteurs

CCT 1…8 : raccordements des zones d’alarme 1 à 8


Bornier de raccordement de l’alimentation

électrique 12 V c.c. d’appareils externes,

tels que les détecteurs.


AUX :

+12 V de tension de soutien pour les détecteurs

0V : neutre-terre

Bornier de raccordement de haut-parleur, de sorties
programmables et anti-sabotage de la sirène.


TR :

entrée anti-sabotage de la sirène

+ / LS :

raccordement de haut-parleur 16 ohms
en option

OP1, OP2, OP3 : raccordement de la sortie à transistor à

collecteur ouvert (par ex. en tant que
signal déclencheur du transmetteur
téléphonique)

Bornier de raccordement des éléments de commande


12V :

12V+ de tension de soutien

0V : neutre-terre
Data :

bus de données

Clock :

bus de données
