94
fr | Installation
Détecteur de fumée pour conduits
F.01U.033.733 | 5.0 | 2011.11
Guide d'installation
Bosch Sicherheitssysteme GmbH
2.
Positionnez le dispositif de perçage à l'emplacement
d'installation sélectionné sur le conduit de ventilation, puis
3.
Percez deux trous de
∅ 9,5 mm dans le conduit de
ventilation pour les deux écrous expansibles afin de fixer le
boîtier, puis percez les ouvertures de
∅ 44,5 mm pour les
tubes d'échantillon et de ventilation.
4.
Retirez le dispositif de perçage, ébavurez les bords
coupants puis retirez les débris et la poussière.
5.
Positionnez les écrous expansibles #10-24 (voir Figure 4.6)
dans les deux trous de
∅ 9,5 mm.
6.
Vissez les vis de #10-24 x 1 po dans les écrous
expansibles, puis serrez-les à la main. Cela garantit la
bonne fixation des écrous expansibles dans le conduit de
ventilation.
Retenez les écrous expansibles avec une pince afin de les
empêcher de tourner lors du serrage des vis.
7.
Retirez à présent les deux vis.

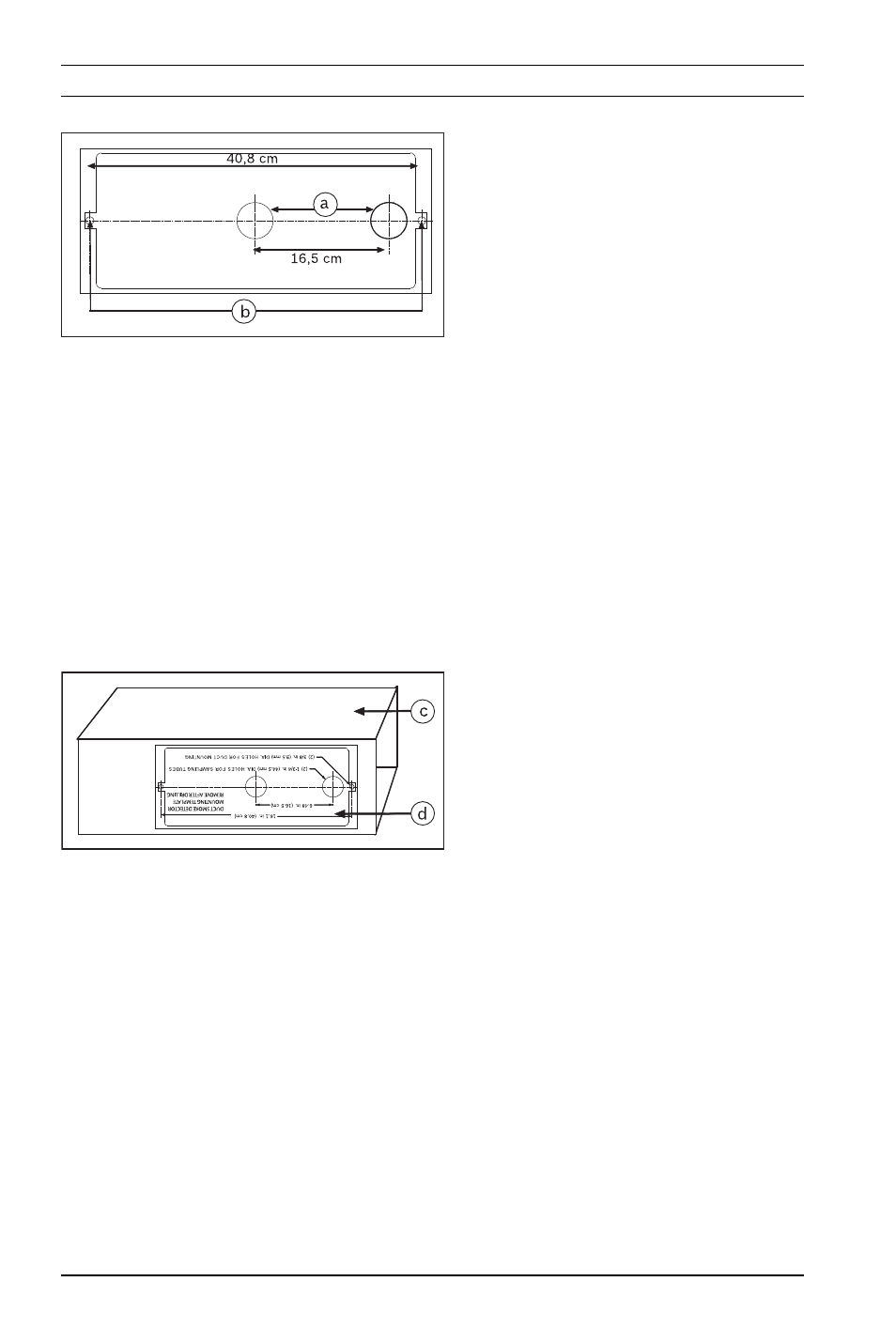

Figure 4.4
Dispositif de perçage
N°
Description
a
Trous de
∅ 44,5 mm pour
tubes d'échantillon et de
ventilation
b
Trous de
∅ 9,5 mm pour
fixation du boîtier
Figure 4.5
Emplacement du dispositif de
perçage
N°
Description
c
Conduit de ventilation
d
Dispositif de perçage
