Il est possible de combiner les tubes d'échantillon pour les
conduits de ventilation plus larges. Il est alors nécessaire de les
boucher avec un bouchon d'extrémité (voir Figure 4.1). Tous les
tubes d'échantillon sont pourvus d'une goupille de
positionnement filetée et d'un bouchon d'extrémité. En cas de
combinaison de deux tubes d'échantillon, retirez le bouchon
d'extrémité du premier tube d'échantillon et la goupille ainsi
que la vis de positionnement du deuxième tube d'échantillon.
Limites :
Étapes à suivre pour la combinaison de deux tubes
d'échantillon :
1. Ôtez le bouchon d'extrémité du premier tube d'échantillon.
2. Retirez la goupille et la vis de positionnement du deuxième
tube d'échantillon.
3. Raccordez les deux tubes d'échantillon.
4. Alignez les trous des tubes d'échantillon, puis vissez les vis
de positionnement.
5. Insérez le bouchon d'extrémité.
Exemple : Vous avez besoin d'un tube d'échantillon de 2,13 m
de long.
Combinez un D344-3 (0,91 m) et un D344-5 (1,52 m).
Raccourcissez ensuite le D344-5 de 30 cm, puis insérez le
bouchon d'extrémité.

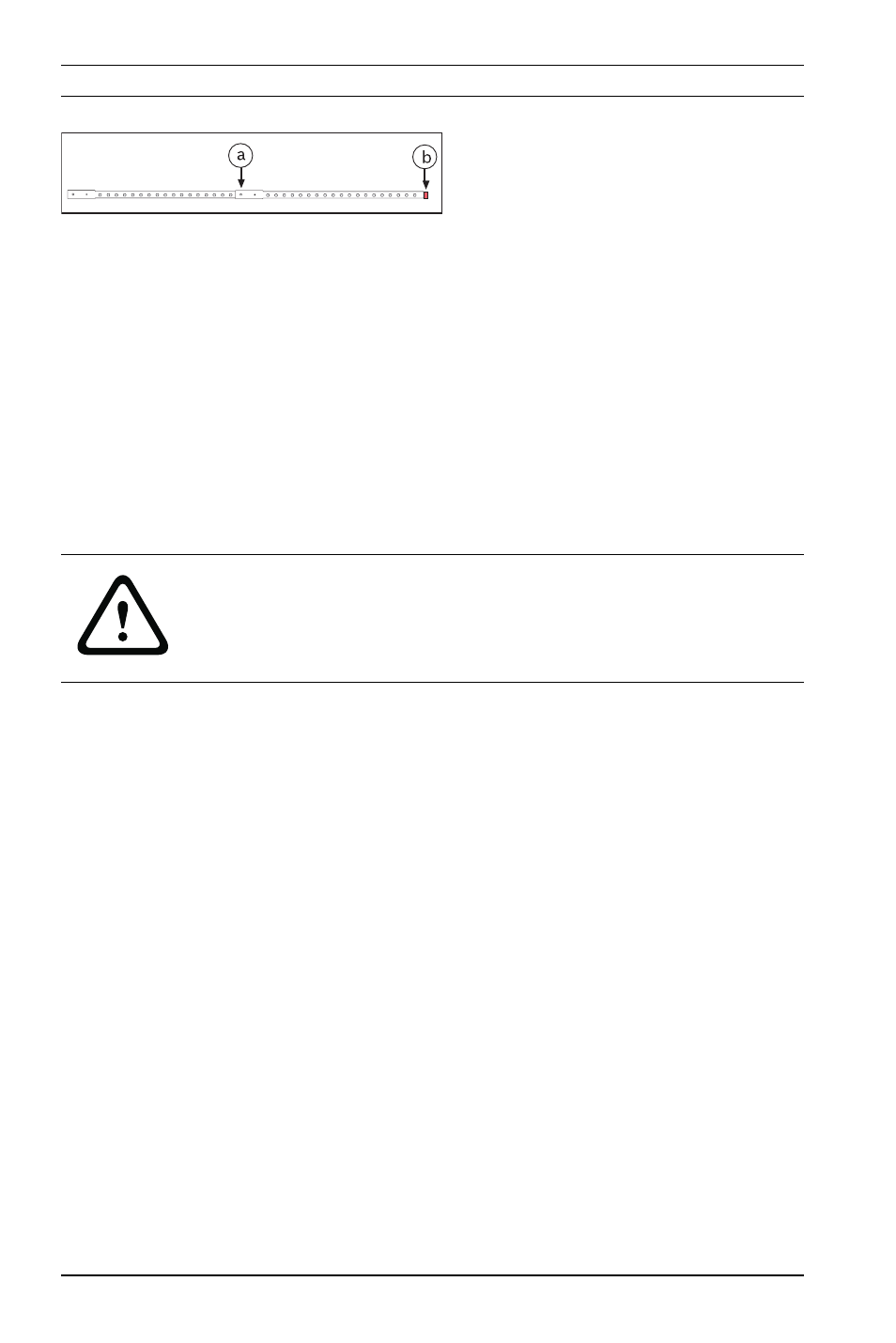

Figure 4.1 Tube d'échantillon
N° Description
a Vis de positionnement
b Bouchon d'extrémité
ATTENTION !
Le tube d'échantillon doit présenter au moins 12 trous
d'extraction et mesurer au moins 30 cm de long. La longueur
maximale autorisée est de 3 m.
